CDL1-1#X (Bündig)

Beschreibung

2-Farb DuoLED MELDELEUCHTE mit Frontplattenmontage

  • Ø 26,5 mm Gesamtdurchmesser
  • Klebmontage / Schraubmontage
  • Optimale Frontplattenstärke 3 mm (optional)
  • Ø20 mm Montagebohrung (optional)

ANWENDUNG: LEBENSMITTELTECHNIK | AUTOMATISIERUNGSTECHNIK | GEBÄUDETECHNIK

  • LED Farben
    ROT und GRÜN
  • Bündiger Einbau
    Kein Aufbau an der Vorderseite
    Montage optional mit CHT1-Klemmring

Downloads CDL1-1#X

csm_CAPTRON-Thumb-LED-signalling-CDL1-Catalog_486ecfb19d
LED Signalisierung Produktkatalog "CDL1"

+ Download DE
+ Download EN
+ Download CN
+ Download PL

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

CAPTRON-LED-signalling-CML1-1_X-Flush

Technische Zeichnungen

CAPTRON-drawingLED-signalling-CML1-1_X-Flush

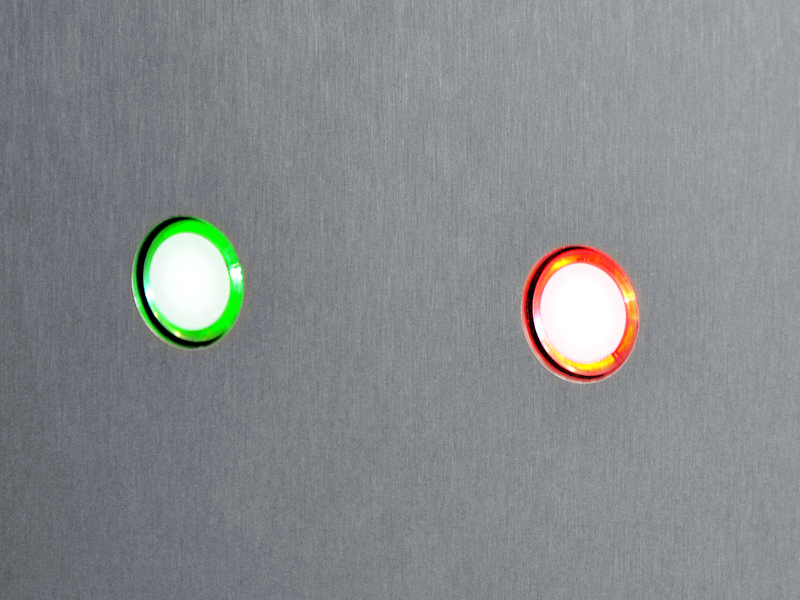

Anwendungsbilder

CAPTRON-LED-Indicator-CDL1-1_X-Application-01
CAPTRON-LED-Indicator-CDL1-1_X-Application-02
CAPTRON-LED-Indicator-CDL1-1_X-Application-03

Technische Daten

Betriebsspannung 24V DC
Stromaufnahme Max. 20mA
Optisches Feedback 2 LED Farben
Anschluss M8
Einzellitzen
Befestigungsart Klebemontage
Schraubmontage
Betriebstemperatur d -20°C…+50°C
IP Schutzgrad Front IP69K
Rückseite IP67
IK Schutzgrad IK08
Gehäusematerial Polycarbonat (PC)
