Kapazitive SENSORtaster CHT61

Beschreibung

Die SENSORtaster CHT61 sind für die Klebemontage auf Isolierglas (Doppelglas) ausgelegt und schalten auf Berührung. Die Betätigung der Taster ist einseitig konzipiert und nur von außen möglich. Dabei schalten die CHT61 direkt durch Doppelglas hindurch. Für die Montage bzw. Anwendung ist kein Loch in der Scheibe erforderlich.

Ihr Einsatzgebiet erstreckt sich über die Verkehrstechnik, Gebäudetechnik und Informationssäulen. Die Taster sind mit 16 hellen LEDs ausgestattet. Mehrere Millionen Schaltspiele runden die Taster durch eine extrem lange Lebensdauer ab. Für Menschen mit Mobilitätseinschränkung sind die Taster mit Blindenschrift auf der äußeren Seite des Abdeckrings ausgestattet.

Für das umfangreiche Produktangebot der SENSORtaster bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß der erforderlichen Spezifikationen und Anwendungen. Sprechen Sie uns an: CAPTRON Service

Downloads

csm_CAPTRON-Thumb-Redesign-CHT6-CHT61-Flyer_e3bb29592e
Redesign SENSORtaster CHT6-CHT61

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_52e2e3f4fe
Katalog "Kapazitive SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT6 "EN 45545"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM Technisches Dossier "SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-Traffic-and-Transport-Brochure_702ea7dcea
Broschüre "Verkehr und Transport"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
Zertifikat SENSORtaster "EN 50155"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Product-Key_9d25a01b01
Typenschlüssel "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Symbolliste "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
Sie haben Fragen?

Wir helfen Ihnen gerne weiter.

Zertifikate zum Produkt

Zertifikate, Print und Datenblätter

Wichtige Eigenschaften

  • Klebemontage
    Keine Verschraubung notwendig.
  • Schaltet durch Doppelglas
    Keine Bohrung in der Scheibe erforderlich.
  • Einseitige Bedienung
    Kann nur von außen betätigt werden.
  • Rückmeldung
    Optische Rückmeldung durch 16 LEDs.
  • Schlagfest - vandalensicher
    Kann durch Feuerzeugflammen und Schläge auf die
    Tastfläche nicht zerstört werden.
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen.
  • Extrem lange Lebensdauer
    Mehrere 100 Millionen Schaltzyklen (Transistorausgang).
  • Barrierefrei
    Blindenschrift und erhabene Piktogramme auf dem Farbring,
    Tastfläche 25 cm².
  • TSI-PRM zertifiziert (variantenabhängig)
    Nach Richtlinie 2008/164/EG

Produkte

csm_CAPTRON-SENSORswitches-CHT61-2-Standard_dfe258df93

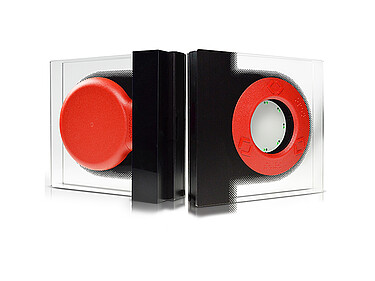

CHT61-2 (Standard)

Einseitige Bedienung durch Doppelglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Profilschräge 90°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT61-2-Eckmontage_419eabd54d

CHT61-6 (Eckmontage)

Einseitige Bedienung durch Einfachglas

  • Ø 57 mm Sensorfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Eckmontage

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT61-2-Standard_dfe258df93

CHT61-2/#° (Profilschräge)

Einseitige Bedienung durch Doppelglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Profilschräge 84°, 80°, 60°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK
