Kapazitive SENSORtaster CHT5

Beschreibung

Die kapazitiven SENSORtaster der CHT5 Baureihe schalten durch Glas und arbeiten im Gegensatz zu mechanischen Schaltern verschleißfrei. Sie sind für die beidseitige Bedienung konzipiert und werden somit von innen und außen eines Fahrzeugs oder Gebäudes bedient.

Für die Montage der CHT5 Taster ist kein Loch in der Glasscheibe erforderlich. Industrieklebeband ermöglicht die unkomplizierte Klebemontage. Als Türöffnungstaster eignen sich CHT5 SENSORtaster für den hochfrequentierten Dauereinsatz im Personenverkehr und in der Gebäudetechnik.

Der Nutzer erhält bei Betätigung über 16 helle LEDs optische Rückmeldung. Gemäß den Anforderungen nach TSI-PRM für mobilitätseingeschränkte Personen kann der Außenring mit Blindenschrift und erhabenen Piktogrammen ausgestattet werden.

Für das umfangreiche Produktangebot der SENSORtaster bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß der erforderlichen Spezifikationen und Anwendungen. Sprechen Sie uns an: CAPTRON Service

Downloads

csm_CAPTRON-Thumb-SENSORswitches-Catalog_52e2e3f4fe
Katalog "Kapazitive SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitch-CHT5-51-Betriebsanleitung_6d5588d863
Betriebsanleitung CHT5-51-2

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT5 "EN 45545"

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM Technisches Dossier "SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-Traffic-and-Transport-Brochure_702ea7dcea
Broschüre "Verkehr und Transport"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
Zertifikat SENSORtaster "EN 50155"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Product-Key_9d25a01b01
Typenschlüssel "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Symbolliste "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
Sie haben Fragen?

Wir helfen Ihnen gerne weiter.

Zertifikate zum Produkt

Zertifikate, Print und Datenblätter

Wichtige Eigenschaften

  • Klebemontage
    Keine Verschraubung notwendig.
  • Schaltet durch Einfachglas und direkter Berührung
    Keine Bohrung in der Scheibe erforderlich.
  • Beidseitige Bedienung
    Kann von innen und außen betätigt werden.
  • Rückmeldung
    Optische Rückmeldung durch 16 LEDs.
  • Schlagfest - vandalensicher
    Kann durch Feuerzeugflammen und Schläge auf die
    Tastfläche nicht zerstört werden.
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen.
  • Extrem lange Lebensdauer
    Mehrere 100 Millionen Schaltzyklen (Transistorausgang).
  • Barrierefrei
    Blindenschrift und erhabene Piktogramme auf dem Farbring,
    Tastfläche 25 cm².
  • TSI-PRM zertifiziert (variantenabhängig)
    Nach Richtlinie 2008/164/EG

Produkte

csm_CAPTRON-SENSORswitches-CHT5-2-Standard_531e91d263

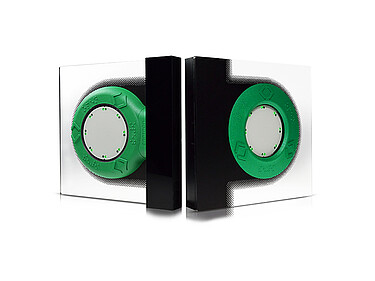

CHT5-2 (Standard)

Beidseitige Bedienung durch Einfachglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Profilschräge 90°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CHT5-6_pic1_01_c0695d4dab

CHT5-6 (Eckmontage)

Beidseitige Bedienung durch Einfachglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Eckmontage

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT5-2-Profileangle_3732382deb

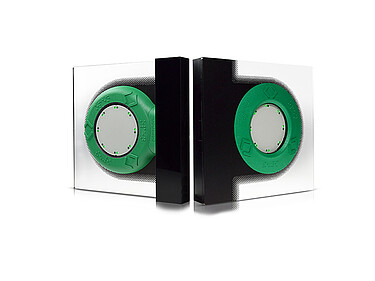

CHT5-2/#° (Profilschräge)

Beidseitige Bedienung durch Einfachglas

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • 3,2 mm Bauhöhe außen
  • Profilschräge 84°, 80°, 60°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK
