CAPTRON Kompaktsonden

Füllstandsensoren Kompaktsonden

Beschreibung

Für Industrieanwendungen ist der Einsatz von kapazitiven Füllstandsensoren eine bewährte, universelle und kosteneffiziente Technik zur Füllstandsmessung und Grenzstanderfassung von Flüssigkeiten, Schüttgütern, Pasten, Klebstoffen sowie chemisch aggressive Stoffen.

Konfigurieren Sie mit dem CAPselect-System ihre Kompaktsonde frei nach ihren Bedürfnissen – je nach Anwendung, Behälterart und Sensoreigenschaften. Für volle Flexibilität fertigt CAPTRON ihre Sonde  millimetergenau an.

Wählen Sie aus einer Vielzahl von Kombinationsmöglichkeiten zwischen Elektronik, Prozessanschluss, Stabtyp und Stablänge. Weitere Zusatzoptionen für die Kompaktsonden sind: LightCAP zum Ausleuchten des Behälters, integrierter PT100 für die Temperaturmessung des Mediums und eine erhöhte Druckfestigkeit der Sonden.

CAPTRON Füllstandsensoren sind dank ihrer verschleißfreien Elektronik kombiniert mit hochwertigen Werkstoffen wie Edelstahl, Teflon und Peek zuverlässig, robust und langlebig.

Zur optimalen Auswahl der Messtechnik sprechen Sie mit unseren CAPTRON Experten: CAPTRON Service.

Downloads

csm_CE_Declaration_of_Conformity_Orca_CLP_041b7b1089
CE Konformitätserklärung ORCA CLP

+ Download DE
+ Download EN
csm_Betriebsanleitung_CALIS-MQDT-S01-_V1.0_de_66e50abd84
Betriebsanleitung CALIS CAS-MQDT-S01-XXXX V1.0

+ Download DE
csm_Datenblatt_CAS-MQEU-M01-_____V1.2_de_ba765bb914
Datenblatt CALIS CAS-MQEU-M01-XXXX V1.2

+ Download DE
+ Download EN
csm_Betriebsanleitung_CALIS_CAS-MQEU-M01-_V1.0_de_07b60ca59b
Betriebsanleitung CALIS CAS-MQEU-M01-XXXX V1.0

+ Download DE
+ Download EN
csm_IO_link_Konformit%C3%A4t_CALIS-20241209-MD1.1.3_ff0f28033d
IO-Link Konformitätserklärung CALIS 20241209 MD1.1.3

+ Download DE
+ Download EN
csm_TRM_CALIS_FW_V3.x-revA_473d71279c
TRM CALIS FW V3.x revA

+ Download DE
+ Download EN
csm_Declaration_of_Conformity_DIN_EN_50155_CALIS_CAS-MQDT-S01-XXXX_d7bab020c8
Konformitätserklärung DIN EN 50155 CALIS CAS-MQDT-S01-XXXX

+ Download DE
+ Download EN
csm_CE_Declaration_of_Conformity_CAS-MQXX-XXX-XXXX_beeaa18210
CE-Konformitätserklärung CALIS CAS-MQXX-XXX-XXXX

+ Download DE
+ Download EN
+ Download PL
csm_REACH_Declaration_of_Conformity_CALIS_CAS-MQXX-XXX-XXXX_f3fe3662c9
REACH Konformitätserklärung CALIS CAS-MQXX-XXX-XXXX

+ Download DE
+ Download EN
csm_RoHS_EC_Declaration_of_Conformity_CALIS_CAS-MQXX-XXX-XXXX_70119d79ae
RoHS EC-Konformitätserklärung CALIS CAS-MQXX-XXX-XXXX

+ Download DE
+ Download EN
csm_UKCA_Declaration_of_Conformity_CAS-MQXX-XXX-XXXX_954c56dc70
UKCA Konformitätserklärung CALIS CAS-MQXX-XXX-XXXX

+ Download DE
+ Download EN
csm_Datenblatt_CAS-MQDT-S01-____-_de_1622852a7c
Datenblatt CALIS CAS-MQDT-S01-XXXX V1.0

+ Download DE
csm_CAPTRON-Thumb-Certificate-Level-Sensors-DIN-EN-50155_ee884743e6
Zertifikat Füllstandsensoren "EN 50155"

+ Download DE
+ Download EN
+ Download PL

Wichtige Eigenschaften

  • Kapazitive Füllstandsmessung
    Bewährtes Messprinzip - zuverlässig und präzise
  • CAPselect-System
    Frei konfigurierbare Füllstandssonden
  • Volle Flexibilität
    Maßgeschneiderte Länge der Sonden – millimetergenau
  • Sehr hohe Lebensdauer
    Verschleißfreie Elektronik, hochwertige Werkstoffe
  • Anzeigen und Bedienen
    LED-Messwertanzeige
  • Einfache und individuelle Montage
    Diverse Prozessanschlüsse
  • Schaltausgänge
    Analoge und digitale Ausgangssignale
  • Optionen
    Erhöhte Druckfestigkeit, Temperatursensor, Ausleuchtung des Behälters (LightCAP)
CAPTRON Füllstandsonden ORCA und CALIS
video-shadow-overlay
Kompaktsonden
Jetzt Video ansehen

Produkte

csm_CAPTRON-level-sensors-compact-probes-VA214_4cd8ed2b53

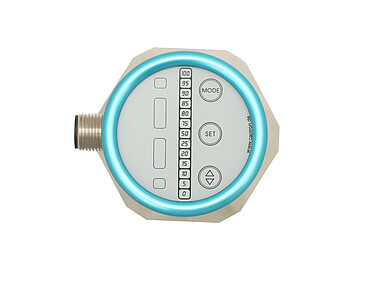

VA-214 (1 Analog + 1 Schaltausgang)

CAPselect Füllstandsensor frei konfigurierbar (Verstärker, Prozessanschluss, Sondenstab)

  • Schaltpunkt NO / NC programmierbar
  • Ausgabe des Analogwertes als Strom oder Spannung
  • Analogwert kabelbruchsicher
  • Messwert am Verstärker ablesbar



ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

csm_CAPTRON-FS-VA234_5c2cc5362a

VA-234 (1 Analog + 3 Schaltausgänge)

CAPselect Füllstandsensor frei konfigurierbar (Verstärker, Prozessanschluss, Sondenstab)

  • Schaltpunkte NO / NC programmierbar
  • Ausgabe des Analogwertes als Strom oder Spannung
  • Analogwert kabelbruchsicher
  • Messwert am Verstärker ablesbar



ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

csm_CAPTRON-FS-VA244_1cc3323cf4

VA-244 (Mit 4 Schaltausgängen)

CAPselect Füllstandsensor frei konfigurierbar (Verstärker, Prozessanschluss, Sondenstab)

  • Schaltpunkte NO / NC programmierbar
  • Gut lesbare LED-Anzeige
  • Messwert am Verstärker ablesbar




ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

csm_CAPTRON-level-sensors-compact-sensors-CAT-PT100_6a5e65b829

CAT-PT (Mit Temperatursensor)

Mit einem Gerät Füllstand- und Temperaturüberwachung

  • Temperaturbereich 0...70 °C
  • Sondenstab bis 1000 mm Länge
  • Genauigkeit +/- 1 °C
  • Kombinierbar mit verschiedenen Verstärkern


ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

csm_CAPTRON-level-sensors-LightCAP_e3a2fb906a

LightCAP (Mit LED-Beleuchtung)

Vier LEDs im Gewindesockel ermöglichen die Ausleuchtung des Behälters oder Tanks

  • Kapazitive Niveauerfassung des Mediums
  • Reichweite bis 3000 mm
  • Sensormaterial nach Medium wählbar
  • Gut lesbare Darstellung über LED-Anzeige



ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

csm_CAPTRON-level-sensors-PT100-LightCAP_9f4a901ebb

CAT-PT-LightCAP

Alle Vorteile in einem Gerät vereint: zuverlässig, flexibel und robust

  • Zuverlässige Füllstand- und Temperaturüberwachung
  • LED Ausleuchtung des Behälters oder Tanks
  • Seperater M8-Anschlüss für den Temperatursensor
  • Kombinierbar mit verschiedenen Verstärkern


ANWENDUNG: ANLAGENBAU | LEBENSMITTELTECHNIK

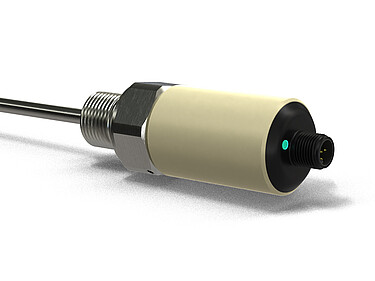

CAPTRON ORCA Füllstandsonde IO-Link fähig

ORCA (IO-Link fähig)

Präzise Füllstandsmessung bei knappem Einbauraum durch kompakten Sondenkopf

  • Für dünne bis zähflüssige Klebstoffe sowie (Kunst-)Harze und Öle geeignet
  • Mit und ohne IO-Link nutzbar
  • PTFE Sondenstab
  • Schnelle und einfache Installation

ANWENDUNG: ANLAGENBAU | DISPENSING

CAPTRON CALIS Füllstandsonde mit kontaktloser Messung

CALIS (robust und bahntauglich)

Berührungslose, kontinuierliche Füllstandsmessung in rauen Umgebungsbedingungen

  • Für die Sandstandmessung in Bahnfahrzeugen (heavy und Light Rail) entwickelt und in Langzeittests bewährt. Dies als flexibler Endschalter oder zur kontinuierlichen Füllstandsmessung.
  • Erfüllt die für den Einsatz in Rail gängigen Normen (EN 50155, EN 50121, EN 45545 usw.)
  • Mit IO-link Kommunikation konfigurierbar für den flexiblen Einsatz in rauen Umgebungen außerhalb von Bahnanwendungen
  • Keine regelmäßige, manuelle Kontrolle der Sandkästen durch den Lokführer erforderlich und eine bedarfsgerechte Nachfüllung möglich.
  • Füllstandsmessung ohne Abgleich des Sensors auf das Material und den Behälter.
  • Distanzmessung mit optischem ToF- Messverfahren
