Zweihandsteuerung safeCAP SC3

Beschreibung

Der safeCAP SC3 ist ein vom TÜV Süd zertifiziertes Sicherheitssystem mit PhotoMOS Relais und lässt sich u.a. in Verbindung mit gängigen Siemens Sicherheitsrelais als kapazitive Zweihandsteuerung verwenden.

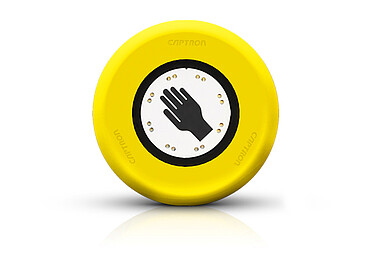

Zwei baugleiche, kompakte SC3 Taster mit einer Tastfläche von Ø 50 mm ermöglichen ergonomisch, druckloses und sicheres Bedienen schwerer Maschinen und Anlagen. Die Bedienung mit Einweg- oder Arbeitshandschuhen ist problemlos möglich.

Zusätzliche Schutzelemente wie der Protector oder dem Bedienpult für die Tischmontage können modular je nach Anwendung zusammengestellt werden. Diese Kombinationen erfüllen durch normgerechte Konstruktion alle Anforderungen für Zweihandsteuerungen Typ III C nach DIN EN 574. Die sicherheitsrelevanten Funktionen werden mit Kategorie 4 und Pl e nach DIN EN ISO 13849-1 ausgeführt.

Der SC3 eignet sich für die Einbauöffnung von Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von nur 54 mm. Diese kompakte Bauform ermöglicht einen schnellen und platzsparenden Einbau der Taster. Rückmeldung erfolgt im Betriebszustand über eine grüne und beim Schaltvorgang über eine gelbe LED.

Für das umfangreiche Produktangebot bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß den erforderlichen Spezifikationen, Zertifizierungen und Anwendungen. Sprechen Sie uns an. CAPTRON Service

Downloads

csm_CAPTRON-Thumb-safeCAP-SC3-Instruction_d0020e25cb
Betriebsanleitung Zweihandsteuerung "safeCAP SC3"

Zweihandsteuerung

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-Two-hand-control-safeCAP_8410a2d1bc
Katalog "Zweihandsteuerung safeCAP"

Zweihandschaltung safeCAP

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_341a5a63b4
Broschüre "Industrie Automation"

+ Download DE
+ Download EN
Sie haben Fragen?

Wir helfen Ihnen gerne weiter.

Zertifikate zum Produkt

Zertifikate, Print und Datenblätter

Wichtige Eigenschaften

  • 100% wasser- und öldicht
    Schutzart IP 69K, komplett mit Gießharz vergossen
  • Extrem lange Lebensdauer
    Mehrere 100 Millionen Schaltspiele
  • Schlagfest - robust
    Schutzgrad IK08, kann durch Feuerzeugflammen
    und Schläge auf die Tastfläche nicht zerstört werden
  • Zertifiziert durch TÜV Süd
    EN 574:1996+A1, IEC 60947-5-1, EN ISO 13849-1,
    2006/42/EC
  • Kompatibel mit Siemens Sicherheitsrelais
    3SK1 Advanced, 3RK3 MSS, Simatic F-CPU
  • Touch Sensor
    Hoher Bedienkomfort, kein Kraftaufwand notwendig,
    keine Überbeanspruchung der Handgelenke

Produkte

csm_CAPTRON-two-hand-safety-control-safeCAP-SC3_28a7abaefa

SC3 (Kompakter Allrounder)

safeCAP-Taster für 22,5 mm Einbau

  • Ø 50 mm Tastfläche
  • Einbau Ø 22,5 mm
  • Kompatibel mit Siemens Sicherheitsrelais
  • TÜV SÜD zertifiziert (EN 574)

ANWENDUNG: STANZEN | PRESSEN

csm_CAPTRON-two-hand-safety-control-safeCAP-SC3-3SK1_c509fb6521

Sicherheitsrelais 3SK1 (Advanced)

Für Sicherheitsapplikationen in Verbindung mit SC3

  • SIRIUS Sicherheitsschaltgerät 3SK1
  • Für Sicherheitsapplikationen in Verbindung mit SC3
  • Höchste Anforderungen nach IEC 61508/ IEC 62061
    (SIL 3) sowie EN ISO 13849-1 (PL e)

ANWENDUNG: STANZEN | PRESSEN
