Kapazitive SENSORtaster CHT7

Beschreibung

Die SENSORtaster CHT7 sind für die Klebemontage auf Glas oder anderen glatten Oberflächen wie beispielsweise Aluminium, Metall, etc. ausgelegt. Die kapazitiven Taster der Baureihe CHT7 schalten auf Berührung der Tastfläche. Die Betätigung ist nur einseitig von der Innenseite des Fahrzeugs oder des Gebäudes möglich.

Für die Montage auf Glas bieten wir als Sichtschutz eine vollflächige Sichtschutzplatte für die Außenseite der Glasscheibe an. Hier ist kein Siebdruck notwendig.

Als Türöffnungstaster eignen sich die CHT7 Taster für den hochfrequentierten Dauereinsatz in Bussen, Bahnen sowie für die Gebäudetechnik. Ausgestattet mit Blindenschrift, erhabenen Piktogrammen auf den Farbringen, 16 hellen LEDs und Vibration sind die Taster besonders anwenderfreundlich für mobilitätseingeschränkte Personen und Kinder.

Für das umfangreiche Produktangebot der SENSORtaster bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß der erforderlichen Spezifikationen und Anwendungen. Sprechen Sie uns an: CAPTRON Service

Downloads

csm_CAPTRON-Thumb-Redesign-CHT7-Flyer_cb8208f1f1
Redesign SENSORtaster CHT7

+ Download DE
+ Download EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_52e2e3f4fe
Katalog "Kapazitive SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT7 "EN 45545"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM Technisches Dossier "SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-Traffic-and-Transport-Brochure_702ea7dcea
Broschüre "Verkehr und Transport"

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
Zertifikat SENSORtaster "EN 50155"

+ Download DE
+ Download EN
+ Download CN
csm_thumb_CAPTRON-Whitepaper-CRH380-de_bffbc9ce75
Whitepaper "Projekt in China"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Product-Key_9d25a01b01
Typenschlüssel "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Symbolliste "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
Sie haben Fragen?

Wir helfen Ihnen gerne weiter.

Zertifikate zum Produkt

Zertifikate, Print und Datenblätter

Wichtige Eigenschaften

  • Klebemontage
    Keine Verschraubung notwendig.
  • Schaltet auf Berührung
    Hoher Bedienkomfort, kein Druck notwendig.
  • Einseitige Bedienung
    Kann nur von innen betätigt werden.
  • Rückmeldung
    Optische und taktile Rückmeldung durch 16 LEDs und Vibration (optional).
  • Schlagfest - vandalensicher
    Kann durch Feuerzeugflammen und Schläge auf die
    Tastfläche nicht zerstört werden.
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen.
  • Extrem lange Lebensdauer
    Mehrere 100 Millionen Schaltzyklen (Transistorausgang).
  • Barrierefrei
    Blindenschrift und erhabene Piktogramme auf dem Farbring,
    Tastfläche 25 cm².
  • TSI-PRM zertifiziert (variantenabhängig)
    Nach Richtlinie 2008/164/EG

Produkte

csm_CAPTRON-SENSORswitches-CHT7-2-Standard_b2664b7d3c

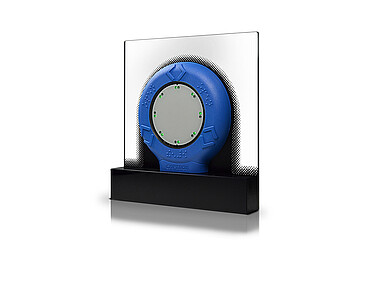

CHT7-2 (Standard)

Einseitige Bedienung innen
Ideal für bedruckte Glasflächen oder Wandmontage

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • Profilschräge 90°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT7-6-corner-mounting_4283c982ee

CHT7-6 (Eckmontage)

Einseitige Bedienung innen
Ideal für bedruckte Glasflächen oder Wandmontage

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • Eckmontage

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT7-2-Standard_b2664b7d3c

CHT7-2/#° (Profilschräge)

Einseitige Bedienung innen
Ideal für bedruckte Glasflächen oder Wandmontage

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 14 mm Bauhöhe innen
  • Profilschräge 84°, 80°, 60°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT74-2_e330bf29f3

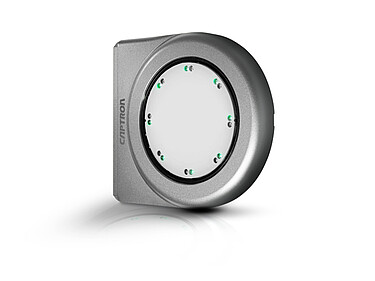

CHT74-2 (Metallversion)

Einseitige Bedienung innen
Ideal für bedruckte Glasflächen oder Wandmontage

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 12 mm Bauhöhe
  • Profilschräge 90°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK

csm_CAPTRON-SENSORswitches-CHT7-2-PL_263c1b34b6

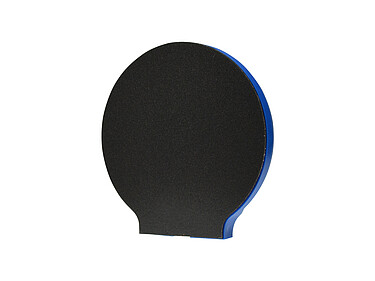

CHT7-2/PL (Mit Sichtschutzplatte und ganzflächige Klebefolie)

Einseitige Bedienung innen
Ideal für unbedruckte Glasflächen

  • Ø 63 mm Tastfläche
  • Klebemontage
  • 15 mm Bauhöhe
  • Profilschräge 90°, 84°, 80°, 60°

ANWENDUNG: VERKEHR UND TRANSPORT | GEBÄUDETECHNIK
