SC30 (Einkanalig)

Beschreibung

In Verbindung mit einem Auswertgerät als Zweihandsteuerung verwendbar.

  • Ø 50 mm Tastfläche
  • Einbau über Standard Ø 22,5 mm Montageloch
  • Zertifiziert mit Auswertgeräten (3SK1 Advanced, 3RK3 MSS, Simatic F-CPU)
  • Verwendbar mit allen üblichen Sicherheitssteuerungen und Sicherheitsrelais

Direkt im CAPTRON Shop kaufen

ANWENDUNG: STANZEN | PRESSEN UND WEITERE

  • Optische Rückmeldung
    grüne LED (betriebsbereit)
    gelbe LED (betätigt)
  • 100 % wasser- und öldicht - IP68
    Sensor ist komplett vergossen

Downloads SC30 (Einkanalig)

csm_safeCAP_SC30_single_channel_datasheet_V1.0_de_fc6406f596
SC30 (einkanalig) Datenblatt

+ Download DE
+ Download EN
csm_SafeCAP_SC3x_BA_1.6_de_2aa8d8d942
SC3x Betriebsanleitung

sc

+ Download DE
csm_SC30_SC31_EC_Declaration_of_Conformity_ecad46ef56
SC3x EC declaration of conformity

+ Download
csm_SC30_SC31_UKCA_Declaration_of_Conformity_22d1ab584d
SC3x UKCA declaration of conformity

+ Download
csm_EC_Declaration_of_Conformity_SC30_31__RoHS_520d4933e3
SC3x RoHS EC declaration of conformity

+ Download
csm_REACH_Declaration_of_Conformity_SC30_31_e05764331d
SC3x REACH EC declaration of conformity

+ Download
csm_M6A_028949_0001_Rev._01_b9507d55bb
EC-Type Examination Certificate SC3x No. M6A 028949

+ Download
csm_SC30_dual_channel_single_channel_3d9bf9bfc0
STEP: SC30 single channel

+ Download
+ Download EN
+ Download CN
+ Download PL
csm_CAPTRON-thumb-Catalog-safeCAP_92c8eca291
Zweihandsteuerung Produktkatalog

Zweihandschaltung

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-thumb-safeCAP-SC30-EC-Type-Examination-Certificate_9d772b788e
SC30 EG-Baumusterprüfbescheinigung

+ Download DE

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

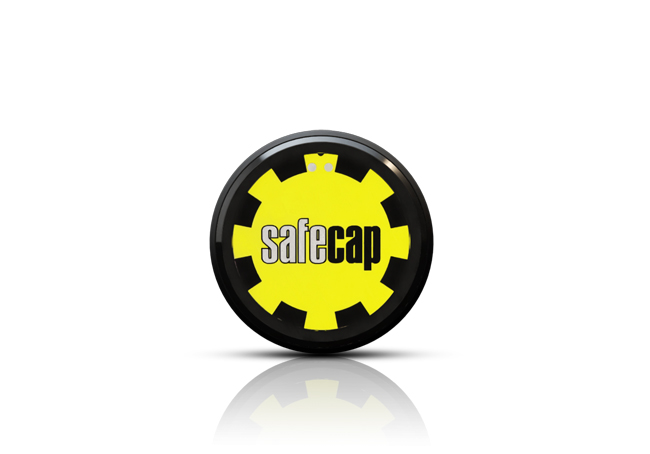

SC30_Front_650x454px
CAPTRON-Two-hand-control-SC30_02

Technische Zeichnungen

CAPTRON-SC30-single-channel_drawing04
CAPTRON-SC30-single-channel_drawing03
CAPTRON-SC30-single-channel_drawing02
CAPTRON-SC30-single-channel_drawing01

Anwendungsbilder

CAPTRON-Two-hand-control-SC30_application1

Farben

  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)

Funktionen

  • staticFunktion: Statisch (Dauersignal)
  • relSchaltausgang: PhotoMOS-Relais Schließer

Technische Daten

Betriebsspannung 24V DC (19,2...28,8 V)
Ausgang PhotoMOS-Relais, elektronisch
Betriebstemperatur -25°C...+75°C
IP Schutzgrad Front IP68
Rückseite IP67
Laststrom Max. 100 mA
Stromaufnahme Max. 20mA
Ausschaltverzögerung Max. 50 ms
Einschaltverzögerung Max. 30 ms
Spannnung Bemessungsisolation 32 V
Optisches Feedback LED Gelb
LED Grün
Anschluss M12
Aderzahl 5-polig
6-polig
Performance Level Ple*
MTTFd 100 Jahre
PFHd 2,47 10-10 /h
Kategorie CAT 4*
DC 0 (99% mit Relais)
TM 20 Jahre
Hinweis* Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen
