CAPTRON CANEO seriesSR kapazitive Haltewunschtaster
Zurück zur Übersicht

series SR

Beschreibung

Zeitgemäßes, R107.8-konformes Fahrgasterlebnis im ÖPNV - mit unserer neuen, kompakten Generation Haltewunschtaster.

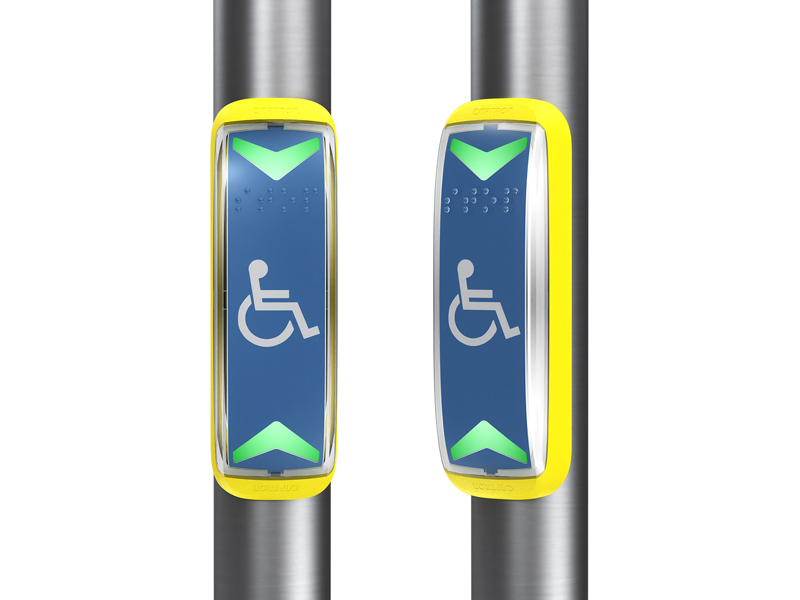

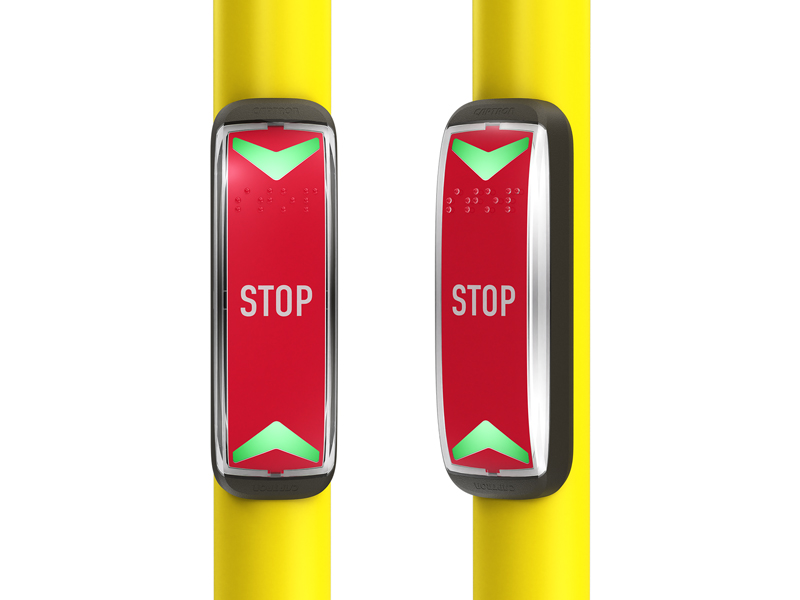

  • Stangen- oder Wandmontage
  • Haltewunschtaster und Türöffner in einem

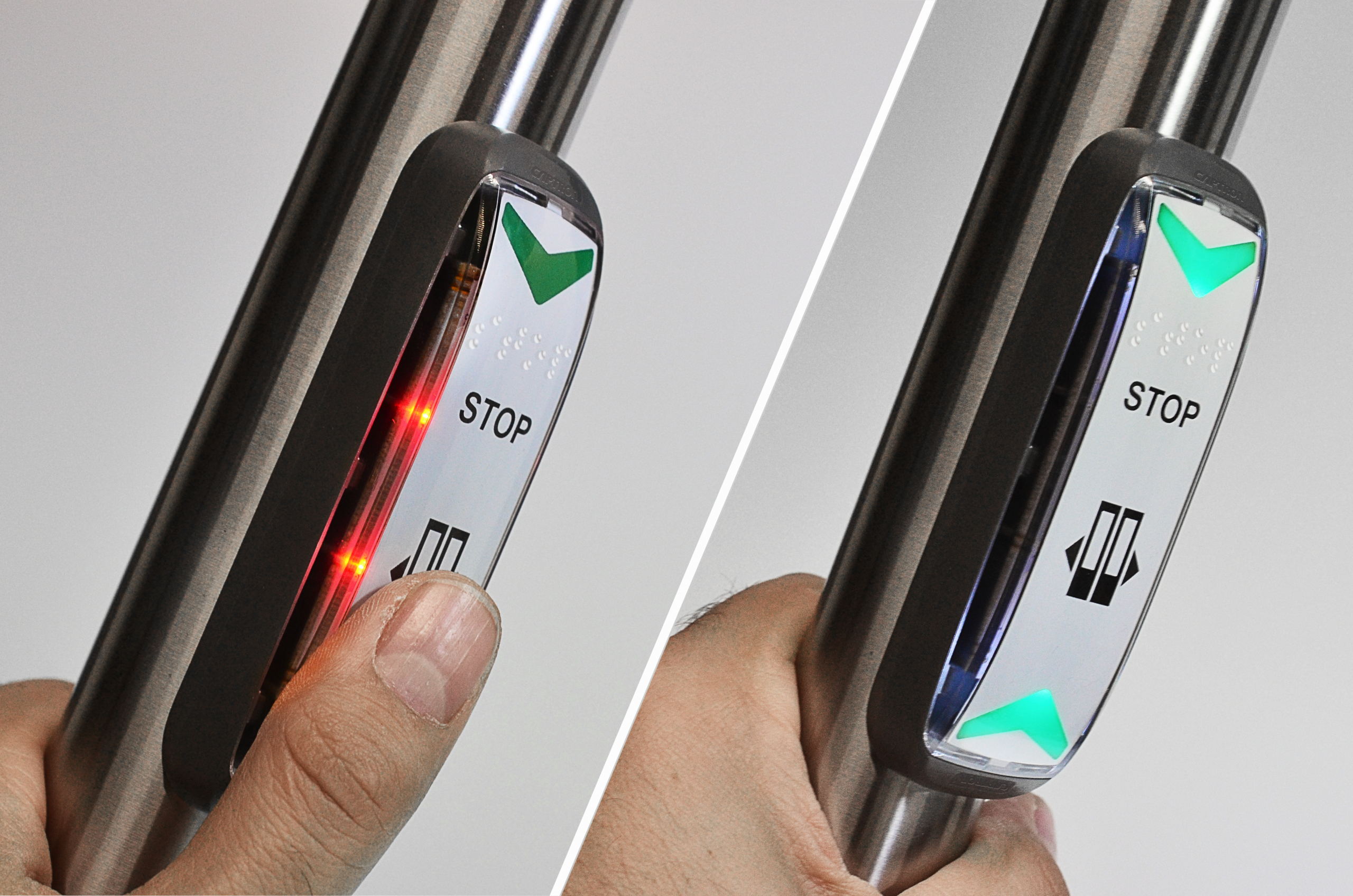

  • Mechanismus gegen Fehlauslösungen

ANWENDUNG: VERKEHR UND TRANSPORT



  • Schlankes und reduziertes Design
    ohne sichtbare Schrauben
  • ECE-R107.8 und TSI-PRM konform
    gut erkennbar durch hohen Kontrast des Symbols, optisches und akustisches Feedback
  • Spart Zeit und Kosten
    wartungs- und verschleißfreie Sensorik, leicht zu reinigen, extrem lange Lebensdauer (mehrere 100 Millionen Schaltspiele), vandalensicher
  • Individualisierbar
    Vielzahl an Symbolen und variablen Gehäusefarben möglich
  • Leicht zu montieren nach dem Plug and Play-Prinzip

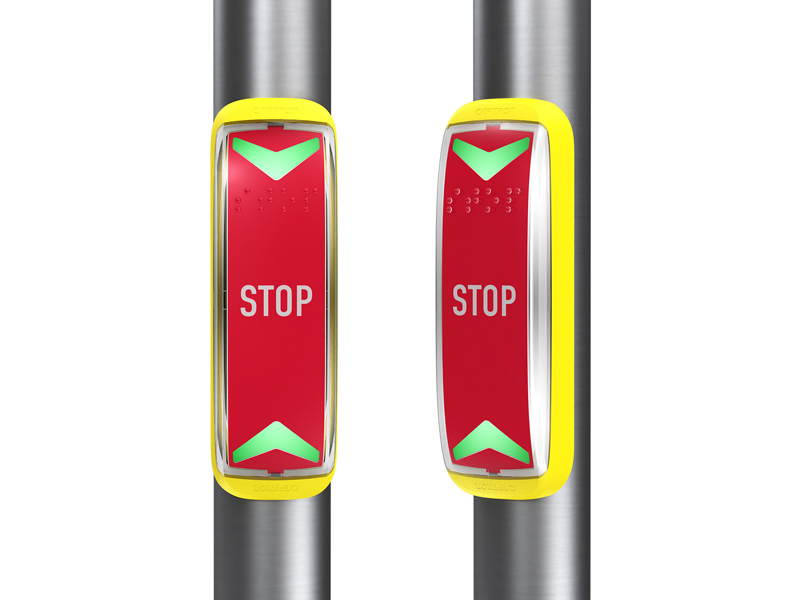

    Haltestangen (30-35mm Durchmesser) oder Wandmontage; kompatibel als Ersatz für bestehenden HWT2

Downloads series SR

CSR-30-32-T23
STEP: CANEO series SR 30-32-T23

+ Download DE
CSR-34-35-T23
STEP: CANEO series SR 34-35-T23

+ Download DE
CSR-wall-T23
STEP: CANEO series SR wall-T23

+ Download DE
+ Download EN
csm_thumb-CANEO-sseriesSR-manual_DE_d8c382e38c
Betriebsanleitung CANEO series SR

SENSORtaster

+ Download DE
+ Download EN

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

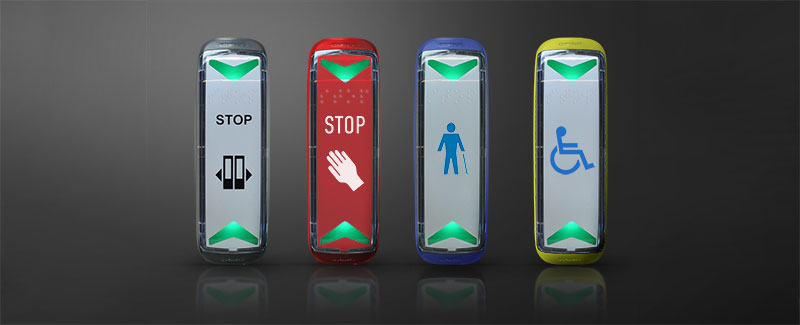

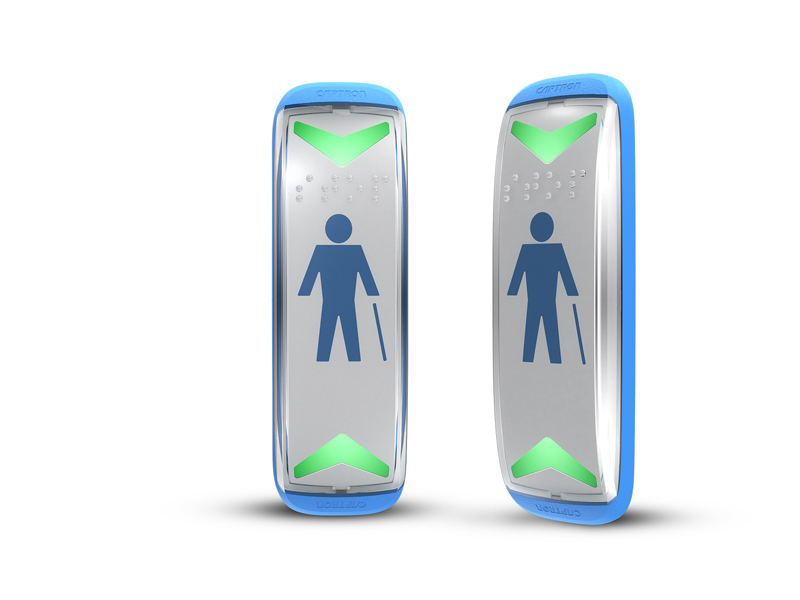

CANEO-seriesSR_braille

Technische Zeichnungen

Technische_Zeichnungen_seriesSR_Stangenmontage34-35mm
Technische_Zeichnungen_seriesSR_Stangenmontage30-32mm
Technische_Zeichnungen_seriesSR_Wandmontage

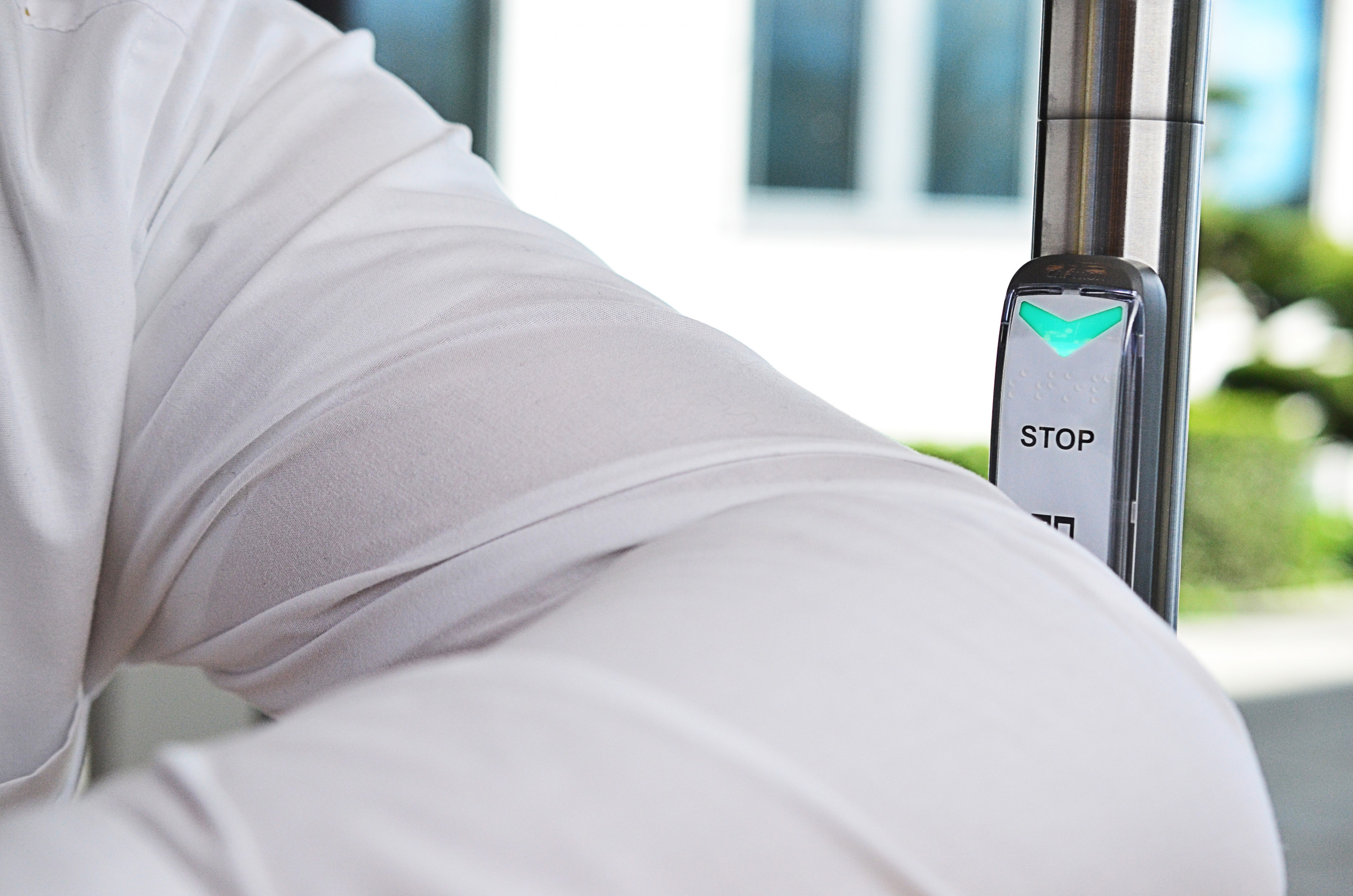

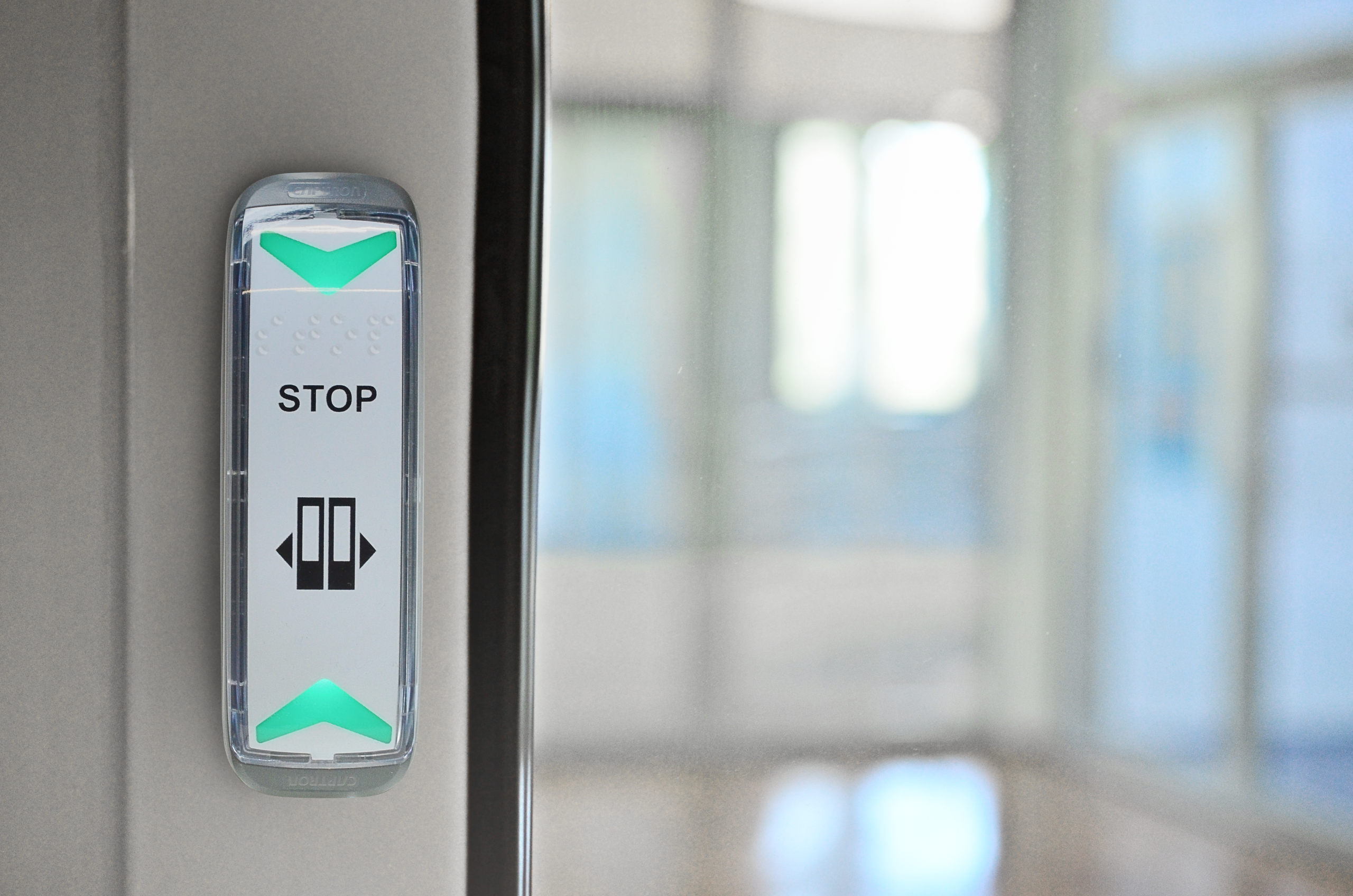

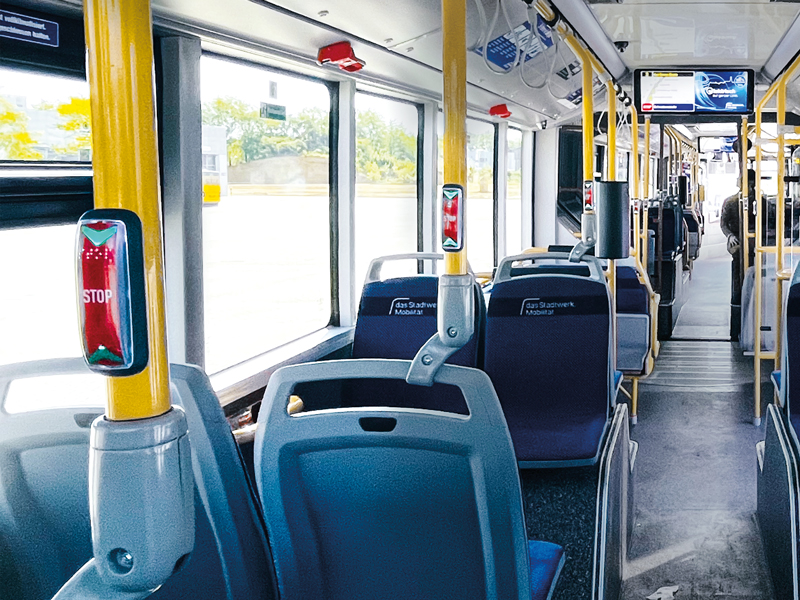

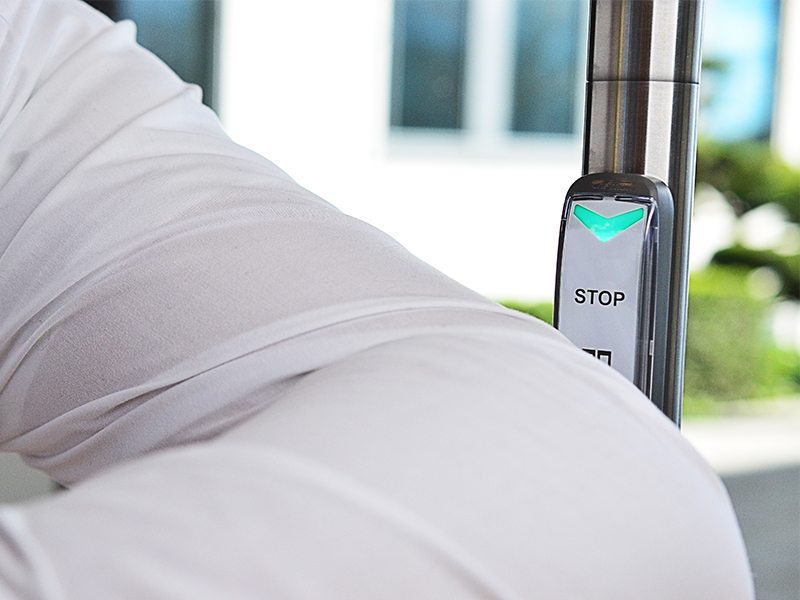

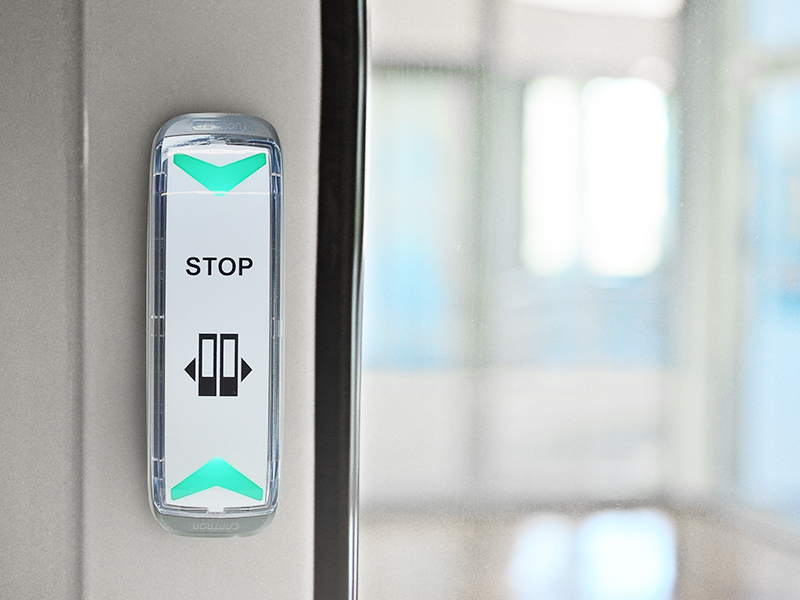

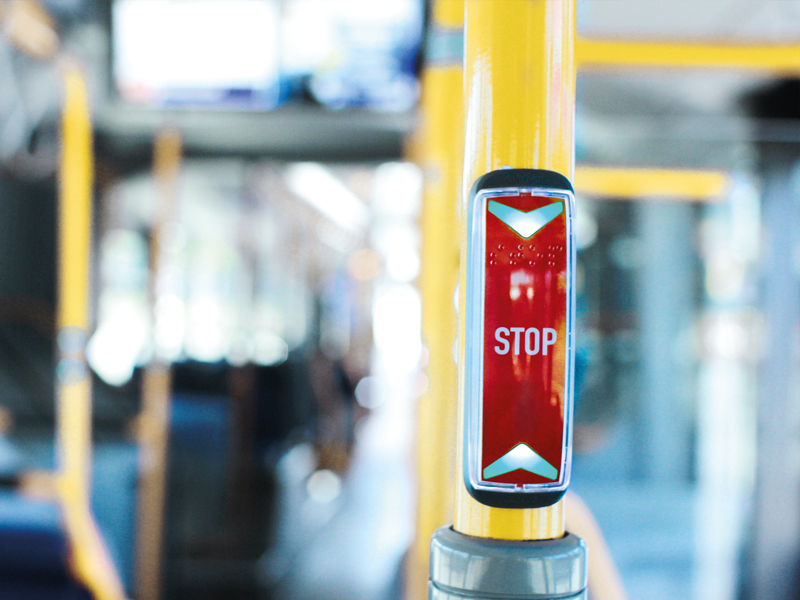

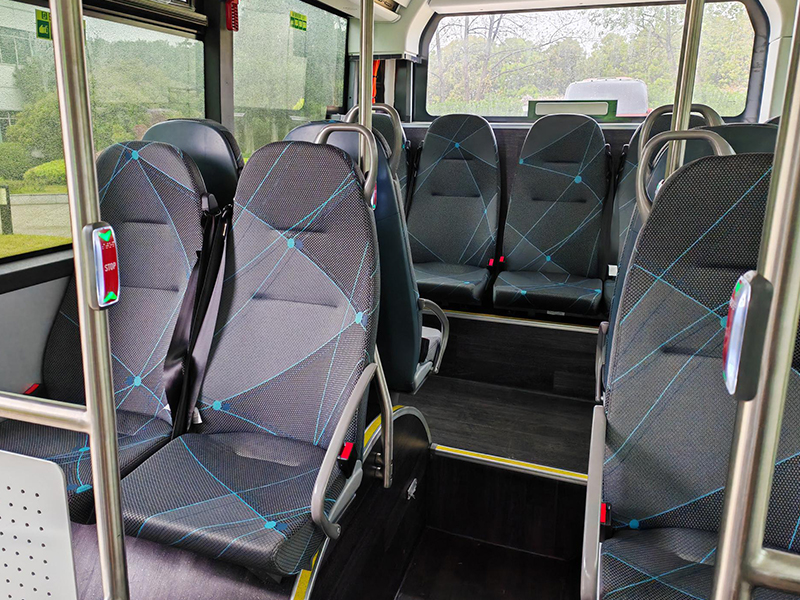

Anwendungsbilder

CAPTRON-Touch-Buttons-CANEO-series-SR-application-04
CAPTRON-Touch-Buttons-CANEO-series-SR-application-03
CAPTRON-Touch-Buttons-CANEO-series-SR-application-02
CAPTRON-Touch-Buttons-CANEO-series-SR-application-01
CAPTRON-Touch-Buttons-CANEO-series-SR-application-05

Funktionen

  • acousticAkustische Rückmeldung: Signalton

Technische Daten

Betriebsspannung 24 V (10...32 V)
Laststrom Max. 100 mA
Ausgang PNP-NO
Ausgangsimpuls ca. 400 ms
LED1 Kundenfarbe
LED2 Rot
Verpolungsschutz Schutz aller Leitungen (kurzzeitig)
Kurzschlussschutz Kurzschluss- und überlastsicher
Spannungsabfall Max. 2,5 V bei 100 mA
Stromaufnahme Max. 30 mA (bei 24 V ohne Signalton)
Max. 150 mA (bei 24 V mit Signalton)
Betriebstemperatur -30°C...+80°C
Lagertemperatur -55°C...+95°C
IP Schutzgrad IP40
IK Schutzgrad IK08
Betätigungsart Kapazitiv
Betätigungskraft Keine Betätigungskraft notwendig
Relative Luftfeuchtigkeit maximal 93 %, nicht kondensierend
