SL31

Beschreibung

Kapazitiver SENSORtaster mit zwei antivalenten potenzialfreien Kontakten.

  • Ø 50 mm Tastfläche
  • nur 7 mm Aufbauhöhe
  • Montage mittels Ø 50 – 58 mm Einbauöffnung und 3 Schrauben Fixierung (V-Montage)
  • Antivalente potenzialfreie PhotoMOS Relais (NO/NC)
  • Einsatz in anspruchsvollen Anwendungen bei denen zweikanalige Taster verwendet werden müssen.
  • Keine eigenständige Zulassung gemäß EN ISO 13849-1

Direkt im CAPTRON Shop kaufen

ANWENDUNG: STANZEN | PRESSEN UND WEITERE

Downloads SL31

csm_SL30_SL31_EC_Declaration_of_Conformity_b1fafcdc8f
SL3x EC declaration of conformity

+ Download
csm_SL30_SL31_UKCA_Declaration_of_Conformity_a450212c3d
SL3x UKCA declaration of conformity

+ Download
csm_SL30_31_EC_Declaration_of_Conformity_7827f97d34
SL3x RoSH EC declaration of conformity

+ Download
csm_SL30_31_EC_Declaration_of_Conformity_REACH_af253e5ca8
SL3x REACH EC declaration of conformity

+ Download
csm_SL30_31_BA_V1.0_de_fabd6f2194
SL3x Bedienungsanleitung de

+ Download DE
csm_SL30_31_BA_V1.0_en_300e18977f
SL3x manual en

+ Download DE
csm_SL31_datasheet_de_55861c87ea
SL31 Datenblatt de

+ Download DE
csm_SL31_datasheet_en_36b48c325d
SL31 datasheet en

+ Download DE
SL31_5-Pin
STEP: SL31

+ Download

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

SL31_Hand_Front_650x454px
SL31_Hand_45Grad_650x454px
SL31_90Grad_650x454px

Technische Zeichnungen

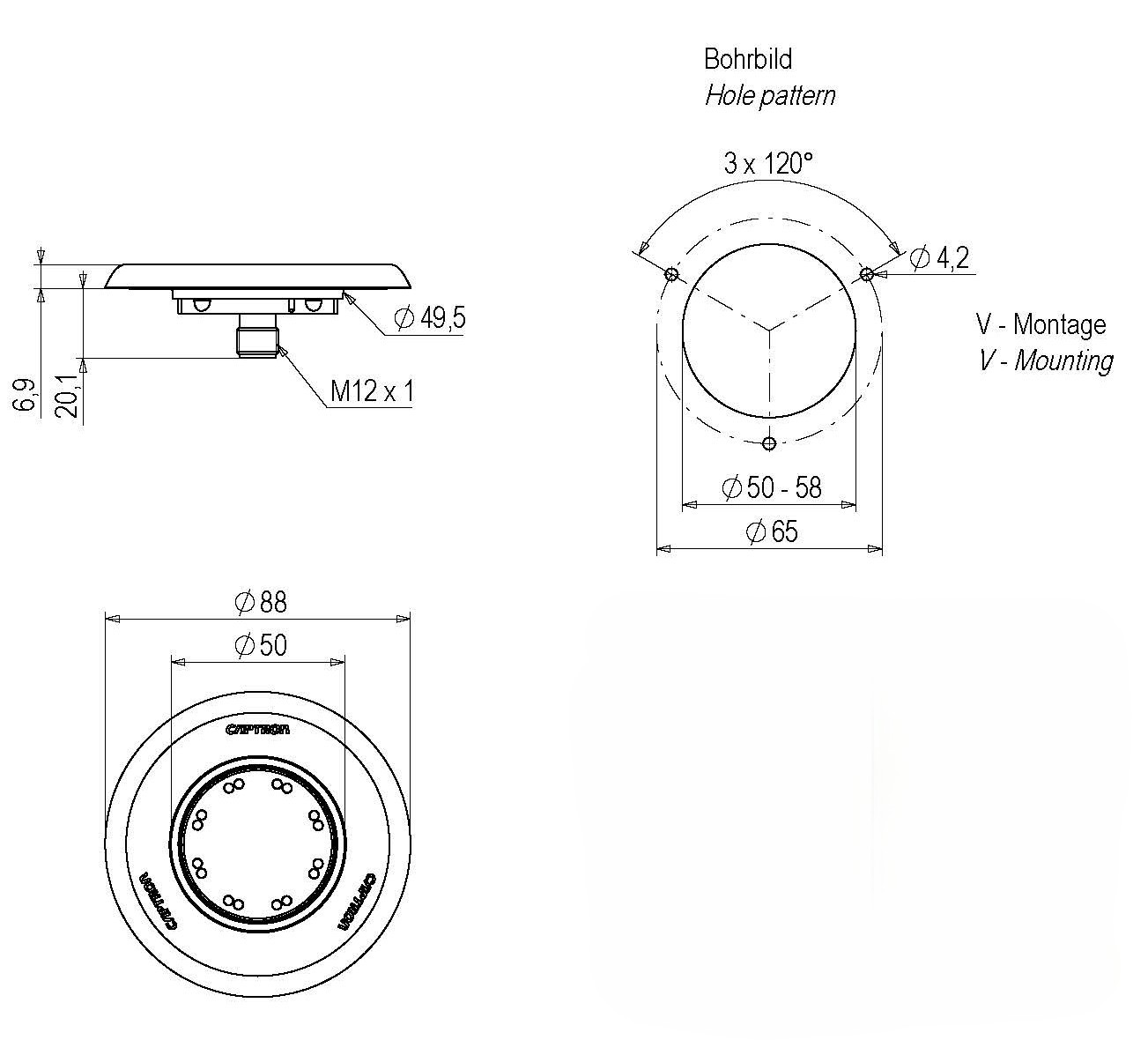

Ma%C3%9Fzeichnung_SL31_reduziert
Anschlussbild_SL3x

Farben

  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)

Funktionen

  • staticFunktion: Statisch (Dauersignal)
  • relSchaltausgang: PhotoMOS-Relais Öffner, Schließer

Technische Daten

Betriebsspannung 24V DC
Ausgang PNP, NO/NC umschaltbar
Verlustleistung Max. 300mA am Schaltkontakt
Laststrom Max. 300mA pro Schaltkontakt
Durchlasswiderstand < 2,5 Ohm
Schaltverhalten Dauerhaftes Schalten bei Betätigung
Optisches Feedback LED Grün
LED Rot
Anschluss M12
Aderzahl 5-polig
Betriebstemperatur -20°C...+60°C
IP Schutzgrad Front IP69K
Rückseite IP67
Stromaufnahme Max. 25mA bei 24V
Ausschaltverzögerung Max. 100 ms
Einschaltverzögerung Max. 50 ms
Spannnung Bemessungsisolation 32 V
