CHT1-1 (Standard)

Beschreibung

Vielfältig einsetzbar

  • Ø 28,5 mm Gesamtdurchmesser
  • Kontermuttermontage
  • Ø 22,5 mm Montagebohrung
  • 6,5 mm Bauhöhe

ANWENDUNG: AUTOMATISIERUNGSTECHNIK | GEBÄUDETECHNIK

  • Individualisierung
    durch Symbole und Gehäusefarben
  • TSI-PRM Konform
    Piktogramme verfügbar

Downloads CHT1-1

Produktbilder

CAPTRON-SENSORswitches-CHT1-1

Technische Zeichnungen

CAPTRON-drawing-CHT1-1

Anwendungsbilder

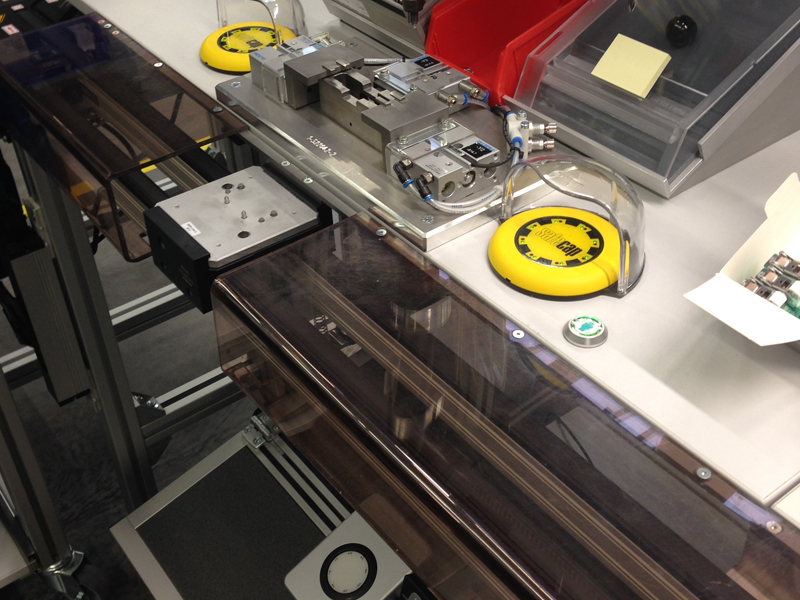

CAPTRON-SENSORswitches-CHT1-1-Application-007
CAPTRON-SENSORswitches-CHT1-1-Application-001
CAPTRON-SENSORswitches-CHT1-1-Application-002
CAPTRON-SENSORswitches-CHT1-1-Application-003
CAPTRON-SENSORswitches-CHT1-1-Application-004

Farben

  • Alu-NGehäuse Aluminium natur eloxiert
  • Alu-schwarzGehäuse Aluminium schwarz eloxiert

Funktionen

  • dynamicFunktion: Dynamisch (Signaldauer begrenzt)
  • staticFunktion: Statisch (Dauersignal)
  • tffToggle Flip Flop
  • manualManual
  • semi-automaticSemi-Automatic
  • automaticAutomatic
  • pnpSchaltausgang: PNP - Transistor
  • npnSchaltausgang: NPN - Transistor
  • relSchaltausgang: Potentialfreier Relaiskontakt

Technische Daten

Betriebsspannung 10…30V DC
Ausgangsimpuls ca. 300 ms (dynamisch)
Statisch
Optisches Feedback 2 x LED-Ring
Befestigungsart Rändelmutter M18x1
Anschluss M8
Kabel + M12
JST
Klemmleiste
Einzellitzen
Ausgang PNP
NPN
Relais (optional)
Betriebstemperatur -30°C…+70°C
Gehäusematerial Aluminium (AL)
Sensormaterial Polycarbonat (PC)
