CHT1-1#X (Bündiger Einbau)

Beschreibung

Frontplattenmontage

  • Ø 26,5 mm Gesamtdurchmesser
  • Klebmontage / Schraubmontage
  • optimale Frontplattenstärke. 3 mm (optional)
  • Ø20 mm Montagebohrung (optional)

ANWENDUNG: LEBENSMITTELTECHNIK | AUTOMATISIERUNGSTECHNIK | GEBÄUDETECHNIK

  • Individualisierung
    durch Symbole
  • Bündiger Einbau
    Kein Aufbau an der Vorderseite
    Montage optional mit CHT1 Klemmring
  • TSI-PRM Konform
    Piktogramme verfügbar



Downloads CHT1-1#X

Produktbilder

CAPTRON-SENSORswitches-CHT1-1_X

Technische Zeichnungen

CAPTRON-drawing-CHT1-1_X

Anwendungsbilder

CAPTRON-SENSORswitches-CHT1-1_X-Application-001
CAPTRON-SENSORswitches-CHT1-1_X-Application-002
CAPTRON-SENSORswitches-CHT1-1_X-Application-003

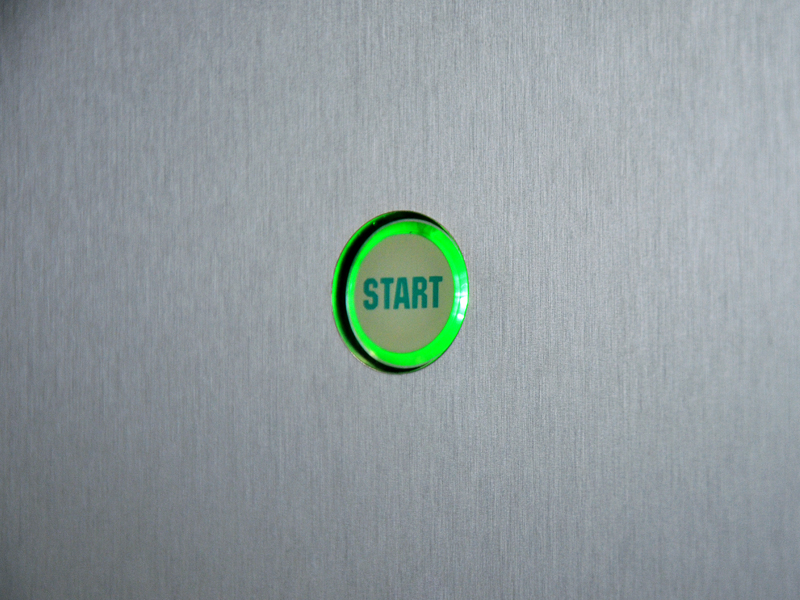

CAPTRON-SENSORswitches-CHT1-1_X-Application-004

Funktionen

  • dynamicFunktion: Dynamisch (Signaldauer begrenzt)
  • staticFunktion: Statisch (Dauersignal)
  • tffToggle Flip Flop
  • manualManual
  • semi-automaticSemi-Automatic
  • automaticAutomatic
  • npnSchaltausgang: NPN - Transistor
  • pnpSchaltausgang: PNP - Transistor
  • relSchaltausgang: Potentialfreier Relaiskontakt

Technische Daten

Betriebsspannung 10…30V DC
Ausgangsimpuls ca. 300 ms (dynamisch)
Statisch
Optisches Feedback 2 x LED-Ring
Befestigungsart Schraubmontage
Anschluss M8
Kabel + M12
JST
Klemmleiste
Einzellitzen
Ausgang PNP
NPN
Relais (optional)
Betriebstemperatur -30°C…+70°C
Gehäusematerial Polycarbonat (PC)
Sensormaterial Polycarbonat (PC)
