CHT3-4

Beschreibung

Für 22.5 mm Montagebohrungen

  • Ø 60 mm Gesamtdurchmesser
  • M18x1 Rändelmuttermontage
  • Ø 22,5 mm Montagebohrung
  • 25 mm Bauhöhe

ANWENDUNG: GEBÄUDETECHNIK | AUTOMATISIERUNGSTECHNIK

  • Individualisierung
    durch Symbole
  • Optional
    Taktile Rückmeldung verfügbar
    Akustische Rückmeldung verfügbar
    Relaisausgang

Downloads CHT3-4

Produktbilder

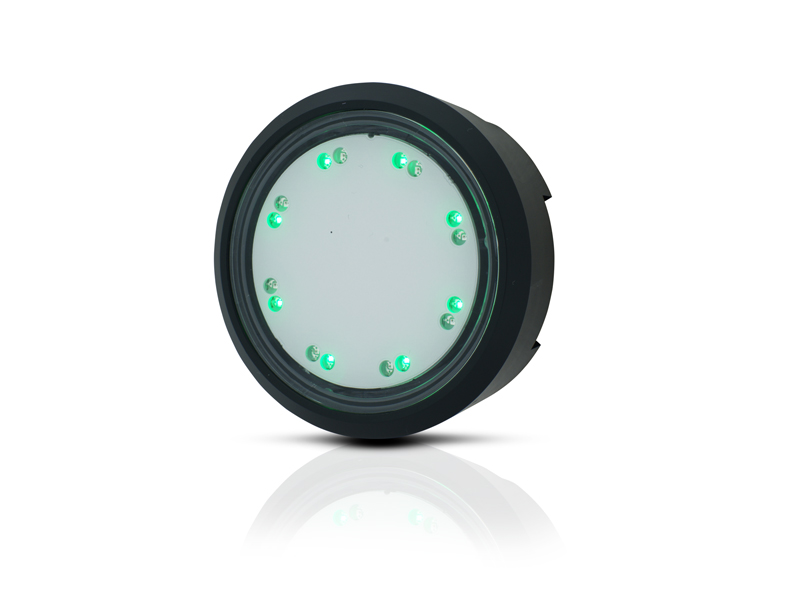

CAPTRON-SENSORswitches-CHT3-4

Technische Zeichnungen

CHT3-4_drawing

Anwendungsbilder

CAPTRON-SENSORswitches-CHT3-4-Application-001
CAPTRON-SENSORswitches-CHT3-4-Application-002
CAPTRON-SENSORswitches-CHT3-4-Application-003

Farben

  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)

Funktionen

  • tactileTaktile Rückmeldung: Vibration
  • dynamicFunktion: Dynamisch (Signaldauer begrenzt)
  • staticFunktion: Statisch (Dauersignal)
  • semi-automaticSemi-Automatic
  • manualManual
  • relSchaltausgang: Potentialfreier Relaiskontakt
  • pnpSchaltausgang: PNP - Transistor

Technische Daten

Betriebsspannung 110V DC (optional)
24V DC
Ausgangsimpuls ca. 300 ms (dynamisch)
Statisch
Befestigungsart Montagebohrung 22,5 mm
Rändelmutter M18x1
Optisches Feedback 16 LEDs wechselnd (max. 2 Farben)
Taktile Rückmeldung Vibration
Anschluss Einzellitzen
M8
Kabel + AMP 6,3
JST
Klemmleiste
Ausgang PNP
Betriebstemperatur -30°C…+80°C (dynamisch)
0°C…+55°C (statisch)
Gehäusematerial Delrin (POM)
Sensormaterial Polycarbonat (PC)
