CHT3-F (Fronttafel)

Beschreibung

Zur Montage in Fronttafeln

  • Ø 50 mm Gesamtdurchmesser
  • Fronttafeleinbau mit Klemmringmontage
  • Ø 48-48,5 mm Montagebohrung
  • 3,3 mm Bauhöhe

ANWENDUNG: GEBÄUDETECHNIK | AUTOMATISIERUNGSTECHNIK

  • Indivitualisierung
    durch Symbole
  • Optional
    Taktile Rückmeldung

Downloads CHT3-F

csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Zertifikat SENSORtaster CHT3 "EN 45545"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM Technisches Dossier "SENSORtaster"

+ Download DE
+ Download EN
+ Download CN
+ Download
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Zertifikat "ECE R 118 Stellungnahme"

+ Download DE
+ Download EN
+ Download
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Symbolliste "Kapazitive SENSORtaster"

SENSORtaster

+ Download DE
+ Download EN
+ Download CN
+ Download

Produktbilder

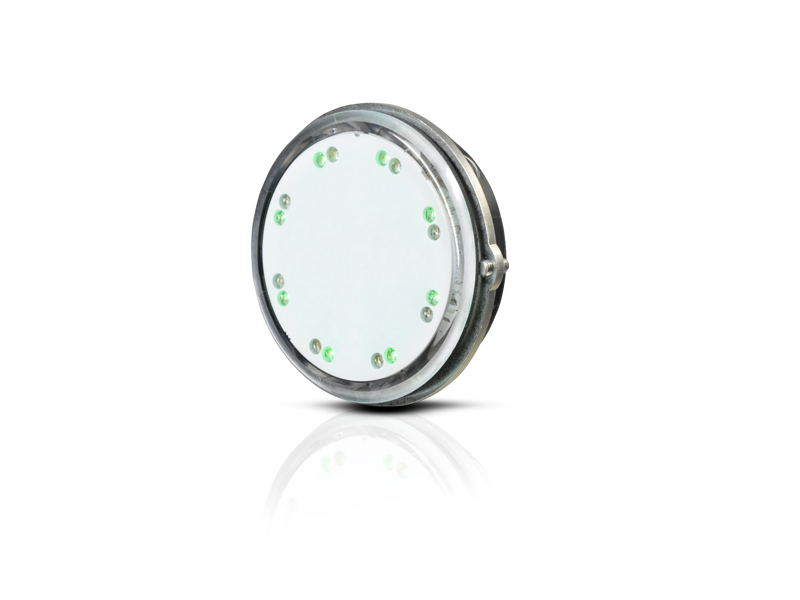

CAPTRON-SENSORswitches-CHT3-F-Fronttafeleinbau

Technische Zeichnungen

CHT3-F_drawing

Anwendungsbilder

CAPTRON-SENSORswitches-CHT3-F-Application-001
CAPTRON-SENSORswitches-CHT3-F-Application-002
CAPTRON-SENSORswitches-CHT3-F-Application-003
CAPTRON-SENSORswitches-CHT3-F-Application-004
CAPTRON-SENSORswitches-CHT3-F-Application-005

Funktionen

  • acousticAkustische Rückmeldung: Signalton
  • tactileTaktile Rückmeldung: Vibration
  • dynamicFunktion: Dynamisch (Signaldauer begrenzt)
  • staticFunktion: Statisch (Dauersignal)
  • semi-automaticSemi-Automatic
  • manualManual
  • pnpSchaltausgang: PNP - Transistor

Technische Daten

Betriebsspannung 24V DC
110V DC (optional)
Ausgangsimpuls ca. 300 ms (dynamisch)
Statisch
Optisches Feedback 16 LEDs wechselnd (max. 2 Farben)
Taktile Rückmeldung Vibration
Akustische Rückmeldung Signalton (optional)
Befestigungsart Schraubmontage
Anschluss Kabel + AMP 6,3
Einzellitzen
JST
M8
Ausgang PNP
Betriebstemperatur -30°C…+80°C (dynamisch)
0°C…+55°C (statisch)
Gehäusematerial Polycarbonat (PC)
Sensormaterial Polycarbonat (PC)
