OGL-80T-PU6

Beschreibung

Gabelweite 80 mm

  • 55 mm Schenkellänge
  • 0,05 mm Auflösung
  • NO/NC umstellbar
  • Empfindlichkeit einstellbar


ANWENDUNG: ANLAGENBAU | AUTOMATISIERUNGSTECHNIK

  • NO/NC (Dunkel-/Hellschaltung) umstellbar
    Einstellung über Justierschraube
  • Empfindlichkeit einstellbar
    Einstellung über Justierschraube

Downloads OGL-80T-PU6

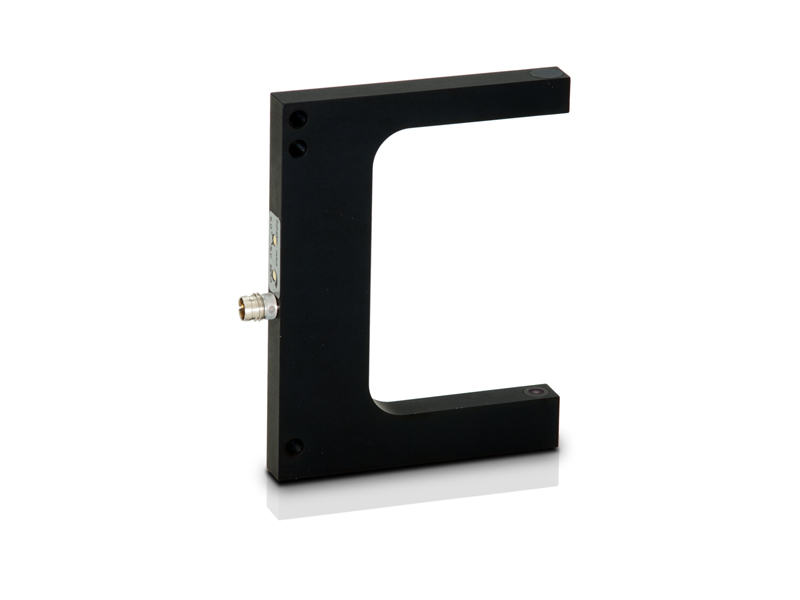

Produktbilder

CAPTRON-Optical-Sensors-OGL-80T-PU6

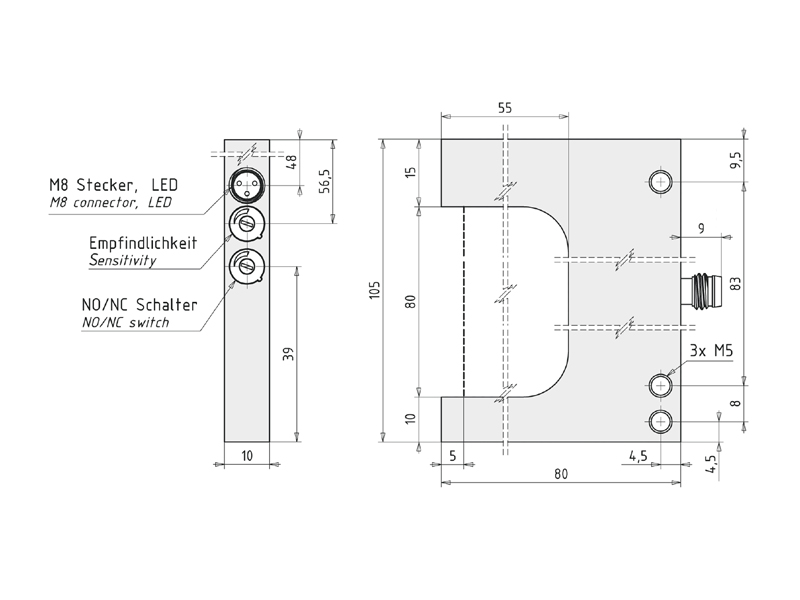

Technische Zeichnungen

CAPTRON-drawing-OGL-80T-PU6

Anwendungsbilder

CAPTRON-Optical-Sensors-Application-OGL_01

Farben

  • Alu-schwarzGehäuse Aluminium schwarz eloxiert

Technische Daten

Gabelweite 80 mm
Schenkellänge 55 mm
Betriebsspannung 10…30V DC
Laststrom Max. 400 mA, kurzschlussfest
Ausgang PNP-NO
PNP-NC
Optisches Feedback LED Gelb
Spannungsabfall Max. 2,5 V bei 200 mA
Stromaufnahme Max. 60mA
IP Schutzgrad IP65
Laser-Sendelicht Rotlicht, 650 nm, Klasse 2
Schaltfrequenz 10 kHz
Auflösung 0,05 mm
Reproduzierbarkeit 0,01 mm
Schalthysterese Max. 0,02 mm
Gehäusematerial Aluminium (AL)
