ORCA Hot

Beschreibung

Präzise Füllstandsmessung von heißen Medien bei knappen Einbauraum durch kompakten Sondenkopf​

  • Präzise Füllstandsmessung ​für nicht-leitfähige Materialien ​bei hohen Prozesstemperaturen​
  • Messgenauigkeit auch bei​ variablen Temperaturen des Mediums​
  • V4A Sondenstab und Prozessanschluss​
  • PEEK-Temperaturisolator​

ANWENDUNG: ANLAGENBAU | DISPENSING

  • Platzsparendes Design
    Benötigt nur wenig Platz dank des niedrig aufbauenden Sondenkopfes und der schlanken Form
  • Schnelle & Einfache Installation
    Schneller Einbau und erstes Setup
  • Zuverlässig und präzise
    Auch bei komplexer Tankgeometrie sind die Messergebnisse hoch präzise und verlässlich
  • Industrie 4.0 ready
    Remote über ein grafisches Userinterface via IO-Link konfigurierbar
  • Zeit- und Kostensparend
    Sehr schnelle Installation mit geringer Ausfallzeit und außergewöhnlich lange Lebensdauer durch verschleißfreie Elektronik

Downloads ORCA Hot

clp_HT_LH
STEP: ORCA Hot CLP HT_LH

+ Download
csm_EU_Declaration_of_Conformity_RoHS_Orca_CLP-xxHT_fb9dc2db83
EU Declaration of Conformity RoHS ORCA Hot

+ Download
clp_HT_G2
STEP: ORCA Hot CLPHT_G2

+ Download
csm_REACH_Declaration_Orca_CLP-xxHT_54531efecc
REACH Declaration ORCA CLP-xxHT

+ Download
csm_TRM_ORCA_FW_V3.x-revC_84f1f5d8ab
TRM ORCA FW V3.x-revC

+ Download
csm_CLP-__HTN2-_BA_V1.0_de_547d2570be
Betriebsanleitung ORCA Hot

+ Download DE
csm_ORCA_Hot_CLP-__HTN2-_datasheet_V1.0_de_96720df480
Datasheet ORCA-Hot-CLP-HTN2-V1.0

+ Download DE

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

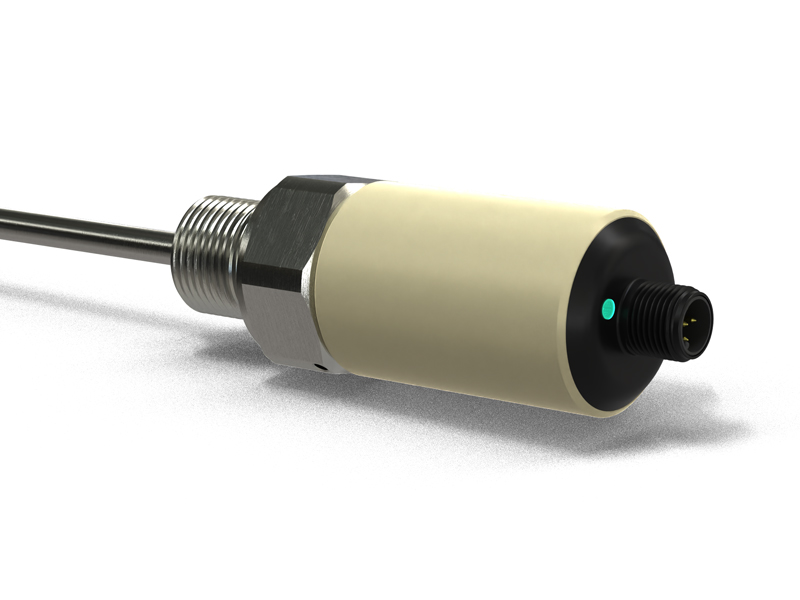

Level-Sensors-Orca-Hot-Product

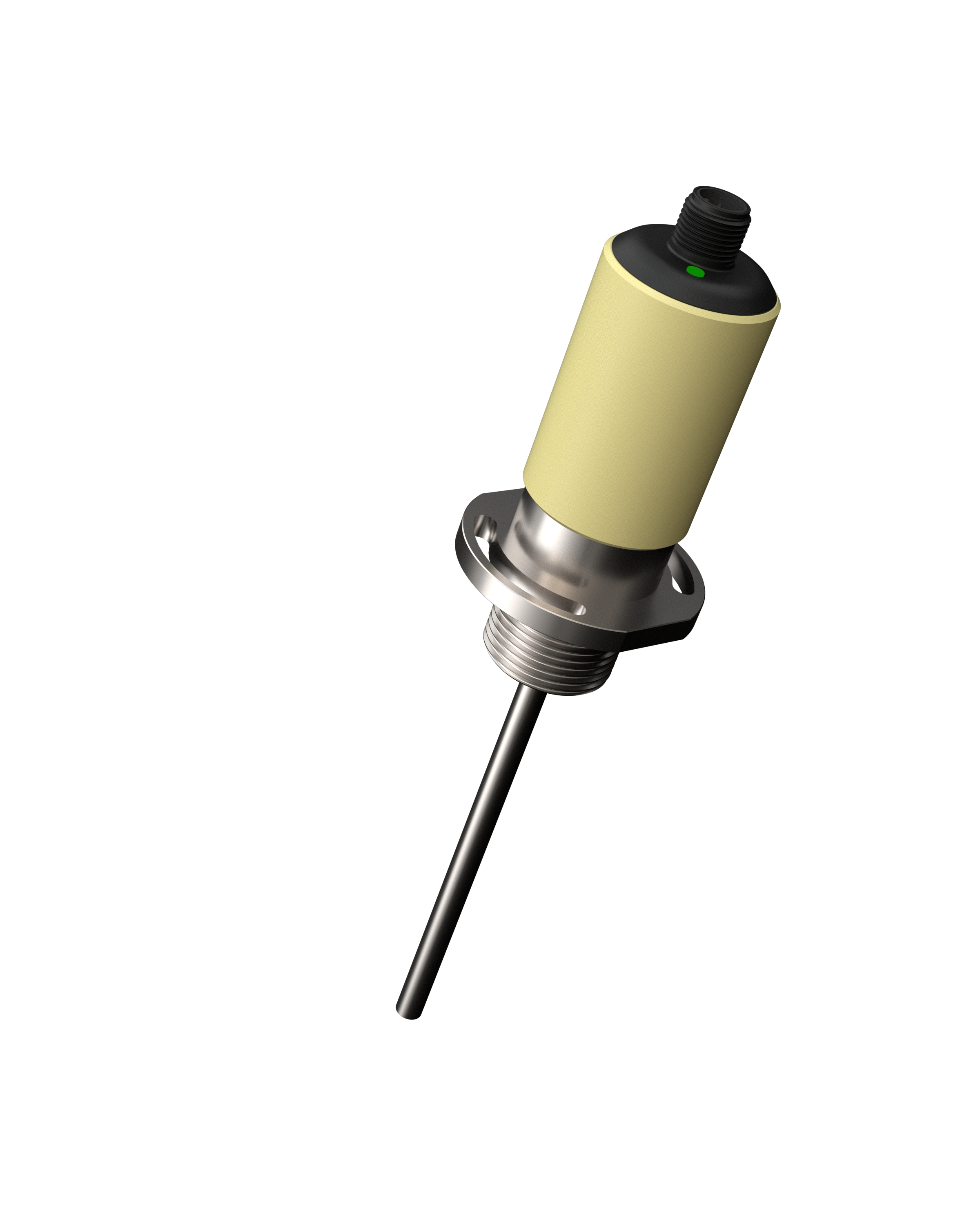

CAPTRON-rendering-Level-Sensors-compact-probes-Orca-LHHT

Technische Zeichnungen

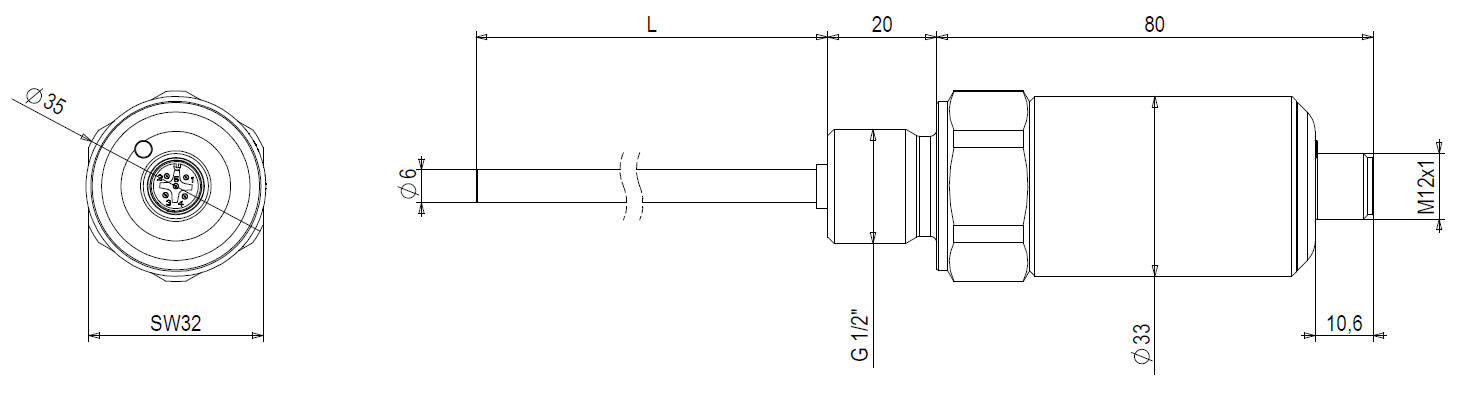

CAPTRON-drawing-Level-Sensors-compact-probes-CLP-G2HTN2-_

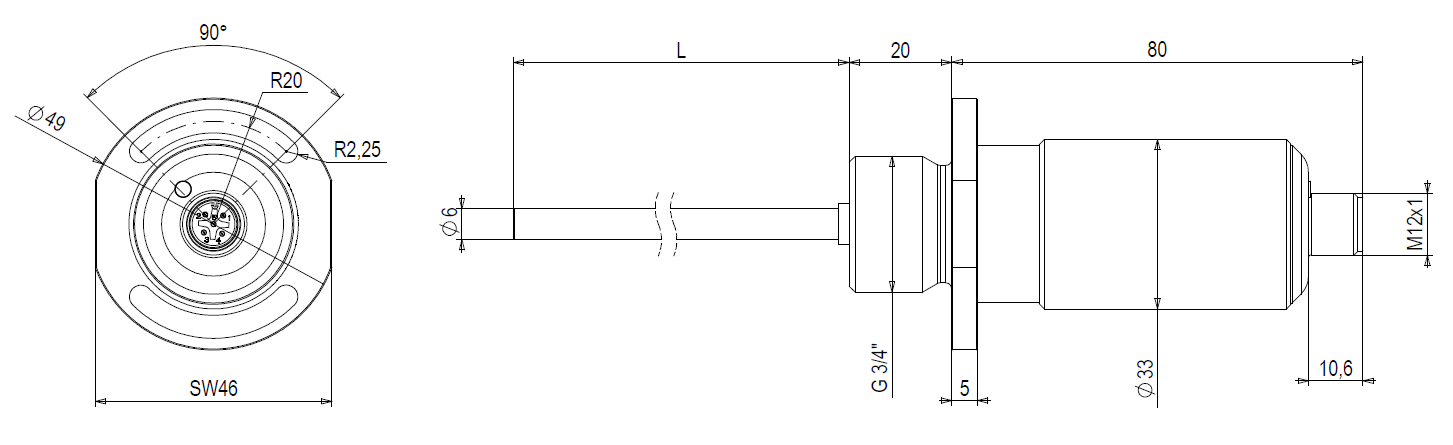

CAPTRON-drawing-Level-Sensors-compact-probes-CLP-LHHTN2-_

Technische Daten

Anschluss M12
Betriebsspannung 24V DC (19,2...28,8 V)
Stromaufnahme Max. 140 mA
Mediumtemperatur 0°C…+230°C
Schaltpunktlage Einstellbar
Analogausgang 4...20 mA / 0...10 V
Schaltausgang 2x
Messgenauigkeit +/- 2% vom Messbereichsendwert
Wiederholgenauigkeit +/- 1% vom Messbereichsendwert
Temperaturdrift <0,1%/°C
IP Schutzgrad IP67
Druckfestigkeit 10 bar
Kommunikationsschnittstelle IO-Link V1.1
Messprinzip Kapazitiv
Prozessanschluss V4A
Sondenmaterial V4A
DK-Medium >1,8 (Dielektrizitätskonstante Er)
