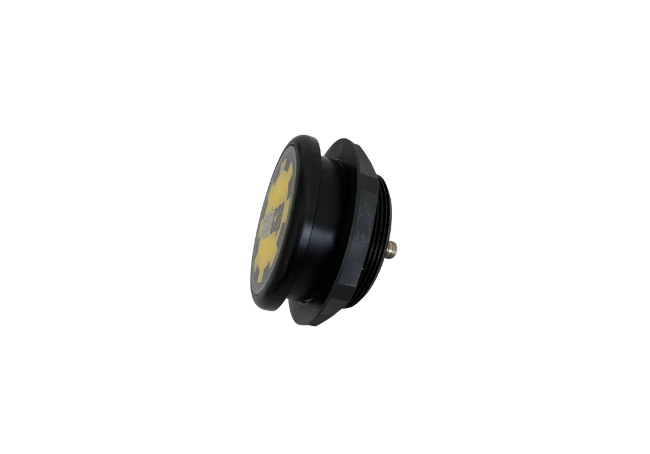

SC30 (Zweikanalig)

Beschreibung

In Verbindung mit einem zugelassenen Auswertgerät als Zweihandsteuerung verwendbar.

  • Ø 50 mm Tastfläche
  • Einbau über Standard Ø 22,5 mm Montageloch
  • Zertifiziert mit Auswertgeräten (MCR-225 Relais, PILZ PNOZ s6)
  • Verwendbar mit allen üblichen Sicherheitssteuerungen und Sicherheitsrelais
  • Physikalische Ausführung: M12 5-Pin und M12 8-Pin (6-Pin belegt)

Direkt im CAPTRON Shop kaufen

ANWENDUNG: STANZEN | PRESSEN UND WEITERE

  • Optische Rückmeldung
    grüne LED (betriebsbereit)
    gelbe LED (betätigt)
  • 100 % wasser- und öldicht - IP68
    Sensor ist komplett vergossen
  • Physikalische Ausführung
    M12 5-Pin und M12 8-Pin (6-Pin belegt)

Downloads SC30 (Zweikanalig)

csm_safeCAP_SC30_dual_channel_6pin_datasheet_V1.1_de_06cadcedfd
SC30 (zweikanalig) 6pin Datenblatt

+ Download DE
+ Download EN
csm_SC3x_Front_2_26ba04ee01
STEP: SC30 dual channel 6pin

+ Download
csm_SafeCAP_SC3x_BA_1.6_de_2aa8d8d942
SC3x Betriebsanleitung

sc

+ Download DE
csm_safeCAP_SC30_dual_channel_5pin_datasheet_V1.1_de_310418323d
SC30 (zweikanalig) 5pin Datenblatt

+ Download DE
csm_SC30_SC31_EC_Declaration_of_Conformity_ecad46ef56
SC3x EC declaration of conformity

+ Download
csm_SC30_SC31_UKCA_Declaration_of_Conformity_22d1ab584d
SC3x UKCA declaration of conformity

+ Download
csm_EC_Declaration_of_Conformity_SC30_31__RoHS_520d4933e3
SC3x RoHS EC declaration of conformity

+ Download
csm_REACH_Declaration_of_Conformity_SC30_31_e05764331d
SC3x REACH EC declaration of conformity

+ Download
SC30_dual_channel_5-Pin
STEP: SC30 dual channel 5pin

+ Download
csm_LKW-60-_-DS_V1.0_de_en_9504cd2f7e
Cable LKW-60- datasheet

+ Download
csm_M6A_028949_0001_Rev._01_b9507d55bb
EC-Type Examination Certificate SC3x No. M6A 028949

+ Download
csm_CAPTRON-thumb-Catalog-safeCAP_92c8eca291
Zweihandsteuerung Produktkatalog

Zweihandschaltung

+ Download DE
+ Download EN
+ Download CN
csm_CAPTRON-thumb-safeCAP-SC30-EC-Type-Examination-Certificate_9d772b788e
SC30 EG-Baumusterprüfbescheinigung

+ Download DE

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

SC30_Front_650x454px
CAPTRON-Two-hand-control-SC30_02

Technische Zeichnungen

CAPTRON-SC30-dual-channel_drawing01
CAPTRON-SC30-dual-channel_drawing02
CAPTRON-SC30-dual-channel_drawing03
CAPTRON-SC30-dual-channel_drawing04
Anschlussbild_SC3x_M12_5pin

Anwendungsbilder

CAPTRON-Two-hand-control-SC30_application1

Farben

  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)

Funktionen

  • staticFunktion: Statisch (Dauersignal)
  • relSchaltausgang: PhotoMOS-Relais Öffner, Schließer

Technische Daten

Betriebsspannung 24V DC (19,2...28,8 V)
Ausgang PhotoMOS-Relais, elektronisch
Optisches Feedback 2 LED Farben
Betriebstemperatur -25°C...+75°C
IP Schutzgrad Front IP68
Rückseite IP67
Stromaufnahme Max. 20mA
Ausschaltverzögerung Max. 50 ms
Einschaltverzögerung Max. 30 ms
Spannnung Bemessungsisolation 32 V
Performance Level Ple*
MTTFd 1123 Jahre
PFHd 2,47 E-10 /h
Kategorie CAT 4*
DC 0 (99% mit Relais)
TM 20 Jahre
Hinweis* Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen
