series52 Duo-Touch

Beschreibung

  • Duo-Touch: zwei Tastflächen in einem kompakten und robusten Gerät
  • Flexible, schnelle, kundenspezifische Konfiguration durch nahtlose IO-Link Integration, Betrieb ohne IO-Link möglich
  • Smarter 360° RGB-LED-Ring mit klarer Statusanzeige (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
  • Elegantes Design mit hohem Qualitätsstandard



ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

  • Maße
    Ø 67 mm Durchmesser
    Ø 55 mm Bedienbereich
    14,7 mm Bauhöhe
    26,25 mm Tiefe + M12 Stecker
    Max. 10 mm Schalttafeldicke
  • Montage
    Mit Rändelmutter
  • Funktionen frei programmieren
    LED-Farben, Schaltfunktion (statisch / dynamisch), PNP / NPN, NO / NC, Push-Pull
  • Bis zu 16 Szenen programmierbar
    Individuelle Ansteuerung über E1 und E2 sowie IO-Link

Downloads series52 Duo-Touch

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

CS52E301_60_650x454_px

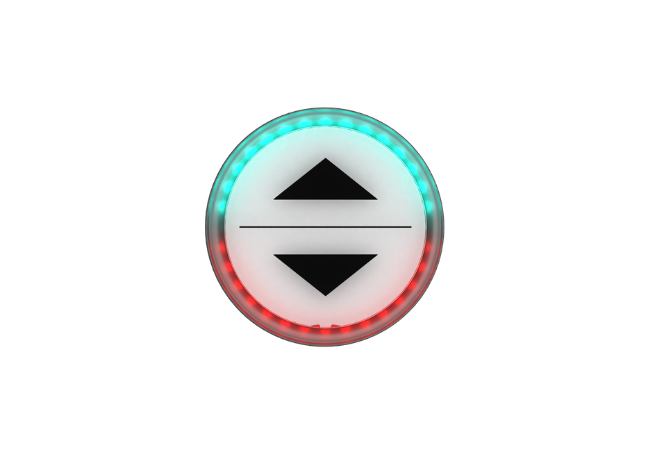

CS52E301_front_650x454_px
CS54E702_90__650x454_px

Anwendungsbilder

series5x-IMG_9582
series5x-start-IMG_1214

Funktionen

  • manualManual
  • semi-automaticSemi-Automatic

Technische Daten

Kommunikationsschnittstelle IO-Link V1.1
Betriebsspannung DC 24 V (10 bis 32 V)
Betriebstemperatur -30°C...+65°C
Lagertemperatur -40 °C…+80 °C
Stromaufnahme Max. 150 mA
Schaltausgang NPN/PNP/Push-Pull, NO/NC umschaltbar
IP Schutzgrad Front IP69K
Rückseite IP68
IK Schutzgrad IK05
IK07
Aderzahl 5-polig
Anschluss M12
Einzellitzen
Optisches Feedback 32 smarte LEDs (inkl. automatische Helligkeitsregulierung)
Verpolungsschutz Schutz aller Leitungen (kurzzeitig)
Gehäusematerial Polycarbonat (PC)
Edelstahl (V4A)
Spannungsabfall Max. 2,5 V bei 200 mA
Kurzschlussschutz Kurzschluss- und überlastsicher
Befestigungsart Rändelmutter
