series41 Standard Display

Beschreibung

  • Taster mit farbigem Abdeckring für die Schraubmontage
  • Display mit 7-Segment-Anzeige
  • Voll programmierbarer Multicolor-LED-Ring
  • IO-Link / NPN / PNP / Push-Pull mit M12 Stecker

Direkt im CAPTRON Shop kaufen

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

  • Maße
    Ø 100 mm Gesamtdurchmesser
    Ø 63 mm Tastfläche
    10 mm Bauhöhe
  • Montage
    V-Montage
    Ø 27-60 mm Montagebohrung
  • Funktionen frei programmieren
    LED-Farben, Sensitivität, Bedien- u. Schaltverhalten, Ausgangsverhalten
  • Weitere Anschlüsse
    Betrieb ohne IO-Link möglich (PNP, NPN, Push-pull)
  • 8 konfigurierbare LED-Szenen
    Ansteuerung des LED-Rings und der Displayanzeige über E1 und E2
  • Weiterführender Download-Link:
    + CAPTRON CANEO series "IODD-Datei"
    + Flyer HMI Display mit Tasterfunktion

Downloads series41 Standard Display

csm_CANEO_fd397eb4a8
STEP: CANEO series41 Standard M12

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_CANEO_fd397eb4a8
STEP: CANEO series41 Standard strands (strands included)

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_Flyer_CANEO_series4x_DE_819e95f51a
Flyer HMI Display mit Tasterfunktion

+ Download DE
+ Download EN
csm_TRM_CANEO_series4x_FW_V5.x_revE_0950c53c04
TRM CANEO series4x Firmware V5.x revE

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_CAPTRON-thumbs-ba-series41-standard-display_de_cc35e113d1
CANEO series41 Standard / Display Betriebsanleitung

+ Download DE
+ Download EN
csm_CAPTRON-download-series4x-brosch%C3%BCre-thumb_64da63c8b5
CANEO series4x Broschüre

CANEO series

+ Download DE
+ Download EN
+ Download CN
+ Download PL
csm_thumb-CAPTRON-certificate-of-compliance-CSA_91d3ba7702
Certificate of Compliance - CSA

+ Download DE
+ Download EN
csm_thumb-CAPTRON-certificate-ece-r118_62db300f72
Zertifikat ECE-R118

+ Download DE
+ Download EN
+ Download PL

Service und Support

Angebot anfordernDownload-CenterTechnischer Support

Produktbilder

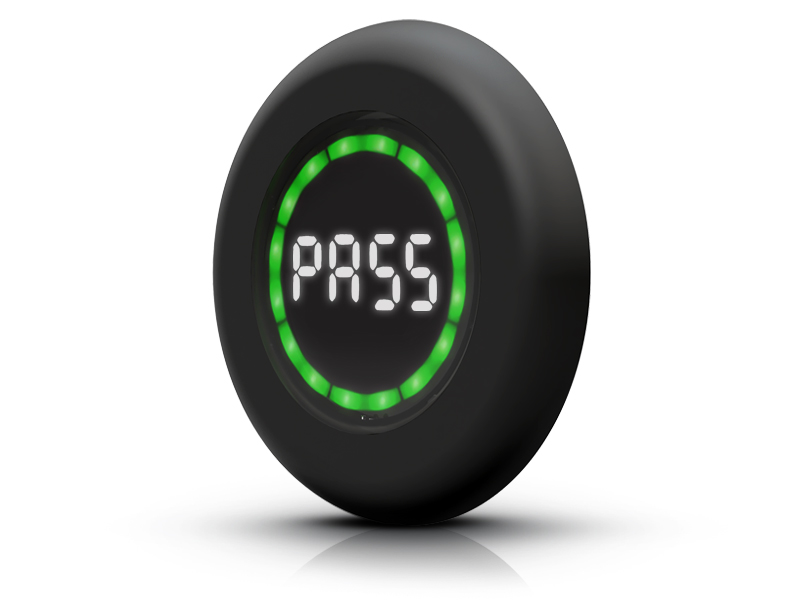

CAPTRON-SENSORswitches-series41-Display_01

Technische Zeichnungen

CAPTRON-drawing-series41-display_01
CAPTRON-drawing-series41-display_03
CAPTRON-drawing-series41-display_02

Anwendungsbilder

CAPTRON-SENSORswitches-series4x-application

Farben

  • RAL9017-VerkehrsschwarzGehäuse verkehrsschwarz (RAL 9017)
  • RAL5015-HimmelblauGehäuse himmelblau (RAL 5015)
  • RAL7042-Verkehrsgrau-AGehäuse verkehrsgrau A (RAL 7042)
  • RAL1023-VerkehrsgelbGehäuse verkehrsgelb (RAL 1023)
  • RAL6024-VerkehrsgruenGehäuse verkehrsgrün (RAL 6024)
  • RAL7043-VerkehrsgrauBGehäuse verkehrsgrau B (RAL 7043)
  • RAL2009-VerkehrsorangeGehäuse verkehrsorange (RAL 2009)
  • RAL3020-VerkehrsrotGehäuse verkehrsrot (RAL 3020)
  • RAL9016-Verkehrswei%C3%9FGehäuse verkehrsweiß (RAL 9016)

Funktionen

  • manualManual
  • semi-automaticSemi-Automatic
  • automaticAutomatic

Technische Daten

Betriebsspannung 24V DC (19,2...28,8 V)
Betriebstemperatur -25°C...+50°C
Kommunikationsschnittstelle IO-Link V1.1
IP Schutzgrad Front IP69K
IK Schutzgrad IK08
Anschluss M12
Befestigungsart Montagebohrung 22,5 mm
Befestigung verschraubt
Sensormaterial Polycarbonat (PC)
Spannungsabfall Max. 2,5 V bei 200 mA
Ausgang PNP-NC
PNP-NO
Push-pull-NO
Push-pull-NC
NPN-NO
NPN-NC
