series41 Standard

Beschreibung

Taster mit farbigem Abdeckring für die Schraubmontage
Freie Symbolwahl
Voll programmierbarer Multicolor-LED-Ring
IO-Link / NPN / PNP / Push-Pull mit M12 Stecker

Direkt im CAPTRON Shop kaufen

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

Maße
Ø 100 mm Gesamtdurchmesser
Ø 63 mm Tastfläche
10 mm Bauhöhe
Montage
V-Montage
Ø 27-60 mm Montagebohrung
Funktionen frei programmieren
LED-Farben, Sensitivität, Bedien- u. Schaltverhalten, Ausgangsverhalten
Weitere Anschlüsse
Betrieb ohne IO-Link möglich (PNP, NPN, Push-pull)
Vorkonfigurierte Parameter
Ansteuerung des LED-Rings über E1 und E2
Weiterführender Download-Link:
+ CAPTRON CANEO series "IODD-Datei"

Downloads series41 Standard

csm_TRM_CANEO_series4x_FW_V5.x_revC_707179f561

TRM CANEO series4x

+ Download DE
+ Download EN
+ Download PL

csm_CAPTRON-thumbs-ba-series41-standard-display_de_cc35e113d1

CANEO series41 Standard / Display Betriebsanleitung

+ Download DE
+ Download EN

csm_CAPTRON-download-series4x-brosch%C3%BCre-thumb_64da63c8b5

CANEO series4x Broschüre

CANEO series

+ Download DE
+ Download EN
+ Download CN
+ Download PL

csm_thumb-CAPTRON-certificate-of-compliance-CSA_91d3ba7702

Certificate of Compliance - CSA

+ Download DE
+ Download EN

csm_thumb-CAPTRON-certificate-ece-r118_62db300f72

Zertifikat ECE-R118

+ Download DE
+ Download EN
+ Download PL

csm_CANEO_fd397eb4a8

STEP: CANEO series41 Standard M12

+ Download DE
+ Download EN
+ Download CN
+ Download PL

csm_CANEO_fd397eb4a8

STEP: CANEO series41 Standard strands (strands included)

+ Download DE
+ Download EN
+ Download CN
+ Download PL

Service und Support

Angebot anfordern

Download-Center

Technischer Support

Produktbilder

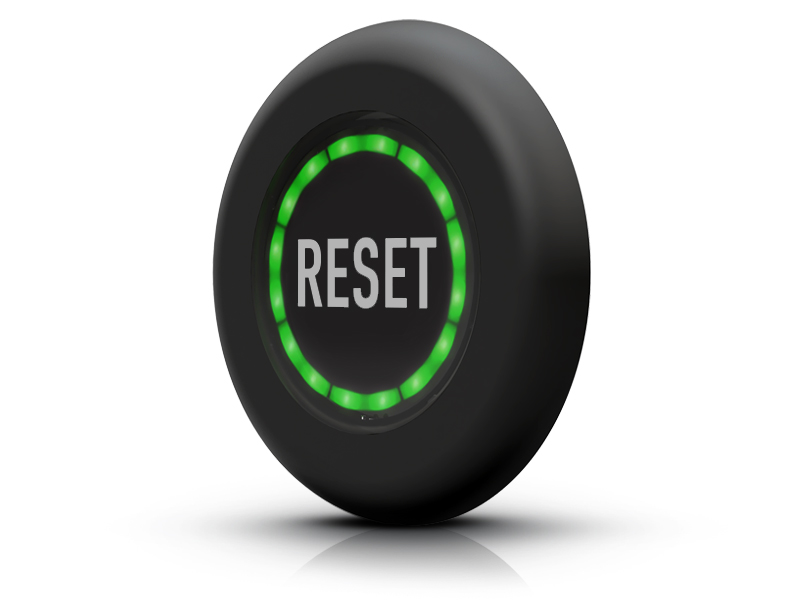

CAPTRON-SENSORswitches-series41-Standard_01

Technische Zeichnungen

CAPTRON-drawing-series41-standard_01

CAPTRON-drawing-series41-standard_02

CAPTRON-drawing-series41-standard_03

CAPTRON-drawing-series41-standard_04

Anwendungsbilder

CAPTRON-SENSORswitches-series4x-application

Farben

Gehäuse verkehrsschwarz (RAL 9017)
Gehäuse verkehrsgrün (RAL 6024)
Gehäuse verkehrsrot (RAL 3020)
Gehäuse verkehrsweiß (RAL 9016)
Gehäuse verkehrsorange (RAL 2009)
Gehäuse verkehrsgelb (RAL 1023)
Gehäuse himmelblau (RAL 5015)
Gehäuse verkehrsgrau A (RAL 7042)
Gehäuse verkehrsgrau B (RAL 7043)

Funktionen

Manual
Automatic
Semi-Automatic

Technische Daten

Kommunikationsschnittstelle	IO-Link V1.1
Sensormaterial	Polycarbonat (PC)
IP Schutzgrad	Front IP69K
IK Schutzgrad	IK08
Verpolungsschutz	Schutz aller Leitungen (kurzzeitig)
Spannungsabfall	Max. 2,5 V bei 200 mA Max. 2,5 V pro Ausgang bei 200 mA
Anschluss	M12
Ausgang	PNP-NC PNP-NO Push-pull-NC Push-pull-NO NPN-NC NPN-NO
Gehäusematerial	Polycarbonat (PC)
Betriebstemperatur	-25°C...+50°C
