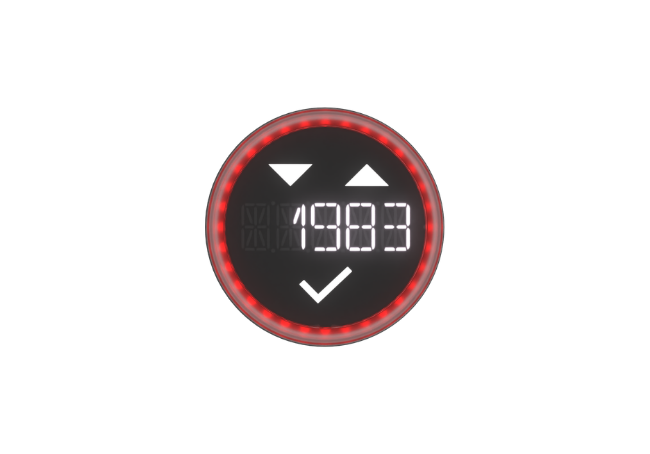

series53 Multi-Touch Display
Beschreibung
- Multi-Touch Display: Kompaktes RGB-Industriedisplay mit drei Tastflächen und maximaler Leistung bei minimalem Platzbedarf
- Nahtlose IO-Link Integration für schnelle Einrichtung und flexible, individuelle Konfiguration
- Smarter 360° RGB-LED-Ring mit klarer Statusanzeige in modernem Design und hohem Qualitätsstandard (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
- Hervorragendes Kosten-Nutzen-Verhältnis gegenüber herkömmlichen HMI-Displays
ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK
- Maße
Ø 67 mm Durchmesser
Ø 55 mm Bedienbereich
14,7 mm Bauhöhe
26,25 mm Tiefe + M12 Stecker
Max. 10 mm Schalttafeldicke - Montage
Mit Rändelmutter - Funktionen frei programmieren
LED-Farben, Schaltfunktion (statisch / dynamisch) - Bis zu 16 Szenen programmierbar
Individuelle Ansteuerung über E1 und E2 sowie IO-Link
Downloads series53 Multi-Touch Display
Service und Support
Produktbilder
Technische Zeichnungen
Anwendungsbilder
Funktionen
Manual- Semi-Automatic
Technische Daten
| Display |
5-stellig, 16-Segment-Anzeige |
| Kommunikationsschnittstelle |
IO-Link V1.1 |
| Betriebsspannung |
DC 24 V (10 bis 32 V) |
| Betriebstemperatur |
-30°C...+65°C |
| Lagertemperatur |
-40 °C…+80 °C |
| Stromaufnahme |
Max. 150 mA |
| IP Schutzgrad |
Front IP69K Rückseite IP68 |
| IK Schutzgrad |
IK05 IK07 |
| Aderzahl |
5-polig |
| Anschluss |
M12 Einzellitzen |
| Optisches Feedback |
32 smarte LEDs (inkl. automatische Helligkeitsregulierung) |
| Verpolungsschutz |
Schutz aller Leitungen (kurzzeitig) |
| Gehäusematerial |
Polycarbonat (PC) Edelstahl (V4A) |
| Spannungsabfall |
Max. 2,5 V bei 200 mA |
| Kurzschlussschutz |
Kurzschluss- und überlastsicher |
| Befestigungsart |
Rändelmutter |
