series50 Touch Display

Beschreibung

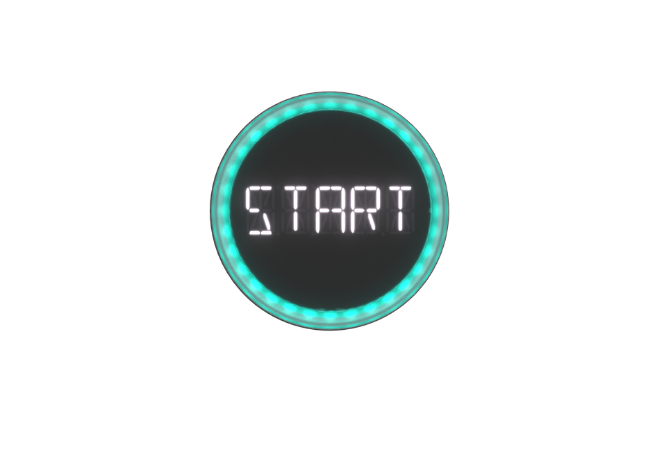

Single-Touch Display: Kompaktes RGB-Industriedisplay mit einer Tastfläche und maximaler Leistung bei minimalem Platzbedarf
Nahtlose IO-Link Integration für schnelle Einrichtung und flexible, individuelle Konfiguration, Betrieb ohne IO-Link möglich
Smarter 360° RGB-LED-Ring mit klarer Statusanzeige in modernem Design und hohem Qualitätsstandard (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
Hervorragendes Kosten-Nutzen-Verhältnis gegenüber herkömmlichen HMI-Displays

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

Maße
Ø 67 mm Durchmesser
Ø 55 mm Bedienbereich
14,7 mm Bauhöhe
26,25 mm Tiefe + M12 Stecker
Max. 10 mm Schalttafeldicke
Montage
Mit Rändelmutter
Funktionen frei programmieren
LED-Farben, Schaltfunktion (statisch / dynamisch), PNP / NPN, NO / NC, Push-Pull
Bis zu 16 Szenen programmierbar
Individuelle Ansteuerung über E1 und E2 sowie IO-Link

Display	5-stellig, 16-Segment-Anzeige
Kommunikationsschnittstelle	IO-Link V1.1
Betriebsspannung	DC 24 V (10 bis 32 V)
Betriebstemperatur	-30°C...+65°C
Lagertemperatur	-40 °C…+80 °C
Stromaufnahme	Max. 150 mA
Schaltausgang	NPN/PNP/Push-Pull, NO/NC umschaltbar
IP Schutzgrad	Front IP69K Rückseite IP68
IK Schutzgrad	IK05 IK07
Aderzahl	5-polig
Anschluss	M12 Einzellitzen
Optisches Feedback	32 smarte LEDs (inkl. automatische Helligkeitsregulierung)
Verpolungsschutz	Schutz aller Leitungen (kurzzeitig)
Gehäusematerial	Polycarbonat (PC) Edelstahl (V4A)
Spannungsabfall	Max. 2,5 V bei 200 mA
Kurzschlussschutz	Kurzschluss- und überlastsicher
Befestigungsart	Rändelmutter

Duo-Touch Display: Kompaktes RGB-Industriedisplay mit zwei Tastflächen und maximaler Leistung bei minimalem Platzbedarf
Nahtlose IO-Link Integration für schnelle Einrichtung und flexible, individuelle Konfiguration, Betrieb ohne IO-Link möglich
Smarter 360° RGB-LED-Ring mit klarer Statusanzeige in modernem Design und hohem Qualitätsstandard (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
Hervorragendes Kosten-Nutzen-Verhältnis gegenüber herkömmlichen HMI-Displays

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

Multi-Touch Display: Kompaktes RGB-Industriedisplay mit drei Tastflächen und maximaler Leistung bei minimalem Platzbedarf
Nahtlose IO-Link Integration für schnelle Einrichtung und flexible, individuelle Konfiguration
Smarter 360° RGB-LED-Ring mit klarer Statusanzeige in modernem Design und hohem Qualitätsstandard (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
Hervorragendes Kosten-Nutzen-Verhältnis gegenüber herkömmlichen HMI-Displays

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

Multi-Touch Display: Kompaktes RGB-Industriedisplay mit vier Tastflächen und maximaler Leistung bei minimalem Platzbedarf
Nahtlose IO-Link Integration für schnelle Einrichtung und flexible, individuelle Konfiguration
Smarter 360° RGB-LED-Ring mit klarer Statusanzeige in modernem Design und hohem Qualitätsstandard (32 RGB-LEDs, automatische Helligkeitsreglung abhängig vom Umgebungslicht)
Hervorragendes Kosten-Nutzen-Verhältnis gegenüber herkömmlichen HMI-Displays

ANWENDUNG: INDUSTRIEAUTOMATION | LOGISTIK

M12 Kabel zur Sensoranbindung

ANWENDUNG: VERKEHR UND TRANSPORT | AUTOMATISIERUNGSTECHNIK
